| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AV20 AV25 |

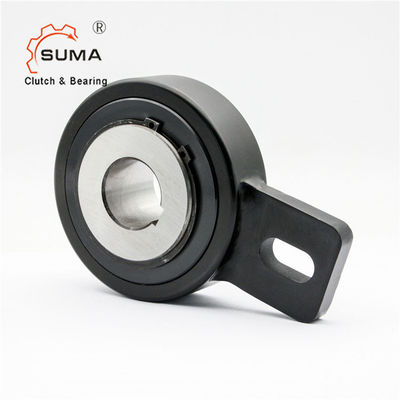

بلبرینگ کلاچ بک استاپ AV20 AV25 یک طرفه برای سیستم نقاله
ویژگی های کلاچ بک استاپ هولبک
نوع AV20 Backstop Clutch یک چرخ آزاد از نوع غلتکی است.این خودکفا است، توسط یاتاقان‌های ساده برای سرعت‌های چرخشی کم متمرکز شده و با استفاده از مهر و موم‌های لابیرنت فلزی محافظت‌شده با سپر مهر و موم شده است. کالاهایی که به طور گسترده در آسانسور، نوار نقاله، بالابر دانه و غیره استفاده می‌شود.
واحد روغن کاری شده با گریس تحویل داده می شود و آماده نصب در حالت افقی یا عمودی است.
در درجه اول به عنوان پشتیبان استفاده می شود، ظرفیت گشتاور برای حداقل فضای مورد نیاز بالا است.
بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.طراحی غلتکی نوع AV را برای کاربردهای نمایه سازی نور ایده آل می کند.
پ
ابعاد و ظرفیت هاکلاچ عقب نگهدارنده
| تایپ کنید | اندازه | TKN1) | سرعت بیش از حد | وزن | گشتاور بکشید | ||||||||||
| AV | dH7 | نیمکس | دی | D2 | L 1 | L | ب | اف | bB11 | ن | E | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
مثال نصب
تصاویرکلاچ عقب نگهدارنده
