| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AV60 AV70 |

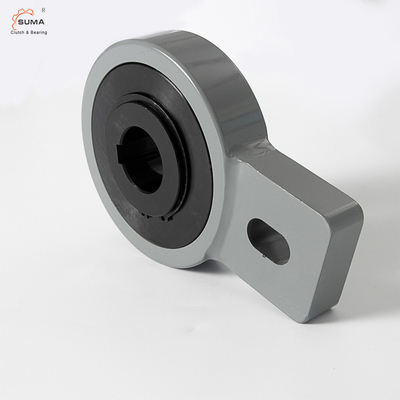

AV60 AV70 یک طرفه غلتکی نوع بک استاپ کلاچ آزاد
ویژگی هایکلاچ بک استاپ نوع غلتکی
نوع AV یک چرخ آزاد از نوع غلتکی است.این خودکفا است، توسط یاتاقان‌های ساده برای سرعت‌های چرخشی پایین در مرکز قرار گرفته و با استفاده از مهر و موم‌های لابیرنت فلزی محافظت‌شده با سپر آب‌بندی می‌شود.
به منظور جلوگیری از پدیده معکوس یا صاف در هنگام پارک کردن نوار نقاله شیب دار تحت بار، پس از محاسبه گشتاور ترمز، بسته به موقعیت خاص، یک بک استاپ یا نگهدارنده چرخ آزاد اضافه می شود.بک استاپ غلتکی، مناسب برای درام سر، توسط یک کاهنده رانده می شود، قدرت بزرگ است، قطر درام بزرگ است و نوار نقاله با کاهنده بالای ZQ65 برای انتقال به سمت بالا مناسب تر است و زاویه شیب کمتر است. بیش از یا مساوی 18 درجه است.نوار نقاله که دارای مزایای توقف سریع و فاصله معکوس کوچک است، بک استاپ ترجیحی برای نوار نقاله های شیبدار بزرگ و متوسط است.به طور گسترده در تطبیق کاهنده، کارخانه کک سازی و ماشین آلات حمل و نقل، نوار نقاله ها، بالابرها، درام های الکتریکی و سایر تجهیزات مکانیکی که به الزامات backstop نیاز دارند استفاده می شود.
واحد روغن کاری شده با گریس تحویل داده می شود و آماده نصب در حالت افقی یا عمودی است.در درجه اول به عنوان پشتیبان استفاده می شود، ظرفیت گشتاور برای حداقل فضای مورد نیاز بالا است.این طرح برای استفاده در محیط های سخت مناسب است.پیچ و مهره ای که به قسمت ثابتی از دستگاه متصل شده و عبور می کند
از طریق شکاف در بازوی گشتاور، توقف چرخشی را فراهم می کند.فاصله شعاعی روی این پیچ
باید برابر با 1-3٪ از عرض شکاف باشد.
بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.طراحی غلتکی نوع AV را برای کاربردهای نمایه سازی نور ایده آل می کند.
ابعاد ازکلاچ بک استاپ نوع غلتکی
| تایپ کنید | اندازه | TKN1) | سرعت بیش از حد | وزن | گشتاور بکشید | ||||||||||
| AV | dH7 | نیمکس | دی | D2 | L 1 | L | ب | اف | bB11 | ن | E | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
مثال نصب
