| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BC90MA |

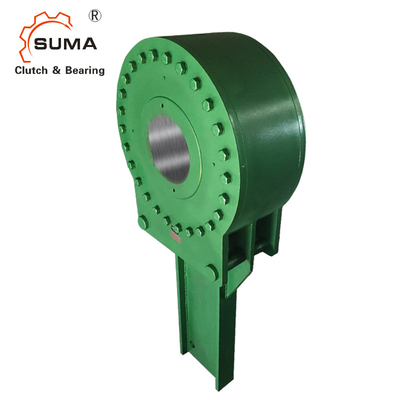

کلاچ BC90MA Holdback Bckstop با گیربکس با گشتاور بالا
اطلاعات فنی کلاچ بک استاپ Holdback
پشتی‌های اتوماتیک SUMA دستگاه‌های ایمنی دقیقی هستند که برای محافظت از نوار نقاله‌های شیبدار یا آسانسورهای عمودی در برابر خطرات ناشی از فرار معکوس با شتاب گرانش طراحی شده‌اند.برای اطمینان از حفاظت قابل اعتماد و طولانی ترین عمر ممکن، رعایت توصیه های زیر برای نصب، روغن کاری و نگهداری بک استاپ های مارلند مهم است.به محض دریافت واحد، آن را به دقت از نظر آسیب در حین حمل و نقل بررسی کنید و هر گونه شکستگی کشف شده را فوراً به شرکت حمل و نقل گزارش دهید.تمام برچسب ها و بولتن های متصل به واحد باید قبل از عملیاتی کردن واحد به دقت خوانده شوند و سپس برای مراجعات بعدی بایگانی شوند.
ابعاد و ظرفیت هاکلاچ هولبک استاپ
|
اندازه Backstop |
گشتاور نیوتن متر |
دارای رتبه گشتاور پوند فوت |
حداکثر دور در دقیقه |
بارگذاری "L" کیلوگرم |
بارگذاری "L" پوند |
حداکثر * سوراخ میلی متر | حداکثر.* سوراخ کنید. |
حداکثر* سوراخ کلید میلی متر |
Max.* Bore Keyway که در. |
وزن کشتی کیلوگرم | وزن کشتی پوند |
| 3MA | 4067 | 3000 | 300 | 510 | 1120 | 75 | 2.94 | 20 × 4.9 | 0.75 x 0.25 | 46 | 100 |
| 6MA | 8135 | 6000 | 250 | 920 | 2000 | 95 | 3.69 | 25 × 5.4 | 0.88 x 0.31 | 69 | 150 |
| 12MA | 16270 | 12000 | 210 | 1325 | 2,880 | 115 | 4.50 | 32 × 7.4 | 1.00 x 0.38 | 100 | 220 |
| 18MA | 24405 | 18000 | 180 | 1776 | 3,860 | 140 | 5.44 | 36 × 8.4 | 1.25 x 0.44 | 152 | 330 |
| اندازه Backstop | آ | ب | سی | D | E | اف | جی | |||||||
| میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | |
| 3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
| 12MA | 292 | 11.50 | 203 | ساعت 8.00 | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
| 18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6.6 |
|
اندازه Backstop |
گشتاور نیوتن متر |
گشتاور نامی پوند فوت |
حداکثر دور در دقیقه |
بارگذاری "L" کیلوگرم |
بارگذاری "L" پوند |
حداکثر * سوراخ میلی متر | حداکثر.* سوراخ کنید. | حداکثر* سوراخ کلیدی میلی متر |
حداکثر* سوراخ کلید که در. |
وزن کشتی کیلوگرم | وزن کشتی پوند |
| 27MA | 36607 | 27000 | 150 | 2259 | 4910 | 165 | 6.50 | 40 × 9.4 | 1.50 x 0.50 | 207 | 450 |
| 45MA | 61012 | 45000 | 135 | 3450 | 7500 | 180 | 7 | 45 × 10.4 | 1.75 x 0.56 | 276 | 600 |
| 63MA | 85417 | 63000 | 120 | 4462 | 9700 | 205 | 8 | 50 x 11.4 | 2.00 x 0.69 | 381 | 830 |
| 90MA | 122024 | 90000 | 105 | 6072 | 13200 | 235 | 9 | 56 × 12.4 | 2.50 x 0.75 | 520 | 1130 |
| 135MA | 183035 | 135000 | 90 | 8464 | 18400 | 265 | 10 | 63 × 12.4 | 2.50 x 0.87 | 690 | 1500 |
| 180MA | 244047 | 180000 | 80 | 10580 | 23000 | 300 | 11.75 | 70 × 14.4 | 3.00 x 1.00 | 966 | 2100 |
| اندازه Backstop | آ | ب | سی | D | E | اف | جی | |||||||
| میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | میلی متر | که در. | |
| 27MA | 384 | 15.12 | 254 | ساعت 10.00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
| 45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981 | 78 | 244 | 9.62 |
| 90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10.62 |
| 135MA | 654 | 30.37 | 406 | ساعت 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
| 180MA | 772 | 34.50 | 419 | 16.50 | 330 | ساعت 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
نصب و اتصالکلاچ هولبک استاپ
هنگامی که سرعت نوار نقاله کاهش می یابد و بادامک متعاقباً استراحت می کند، قفس غلتکی با فنر فعال شده، تصویر 1، غلتک ها را قبلاً در ناحیه تماس قرار داده است.همه غلتک ها به طور مثبت هدایت شده اند تا به طور یکنواخت درگیر شوند و موقعیت نسبی خود را با دقت حفظ کنند تا از توزیع بار یکنواخت اطمینان حاصل شود.سپس غلتک ها بین زمین دقیق، سطوح صفحه بادامک سخت شده و قطر داخلی سطح بیرونی فشرده می شوند.حرکت نسبی بین بادامک و مسابقه بیرونی برای درگیر شدن غلتک ها لازم نیست.هنگامی که بک استاپ در وضعیت "درگیر" یا "بازگشت" قرار دارد، بادامک، غلتک ها و مسابقه بیرونی نسبتا ثابت هستند و بنابراین در معرض آسیب نیستند.r اگر در رتبه بندی جدول بندی شده معمولی استفاده شود.
نصب جزئیاتکلاچ هولبک استاپ
پشتی‌های مارلند با فضای خالی بین سوراخ و شفت برای نصب آسان در میدان مجهز شده‌اند.کلید باید فقط در کناره‌ها به صورت "درایو محکم" باشد.در نتیجه یک روش حفظ محور محوری برای همه پشتی ها مورد نیاز است.روش ارجح برای انجام این کار استفاده از یقه های ست است که می تواند در صورت درخواست توسط مارلند ارائه شود.
تصاویرکلاچ هولبک استاپ
