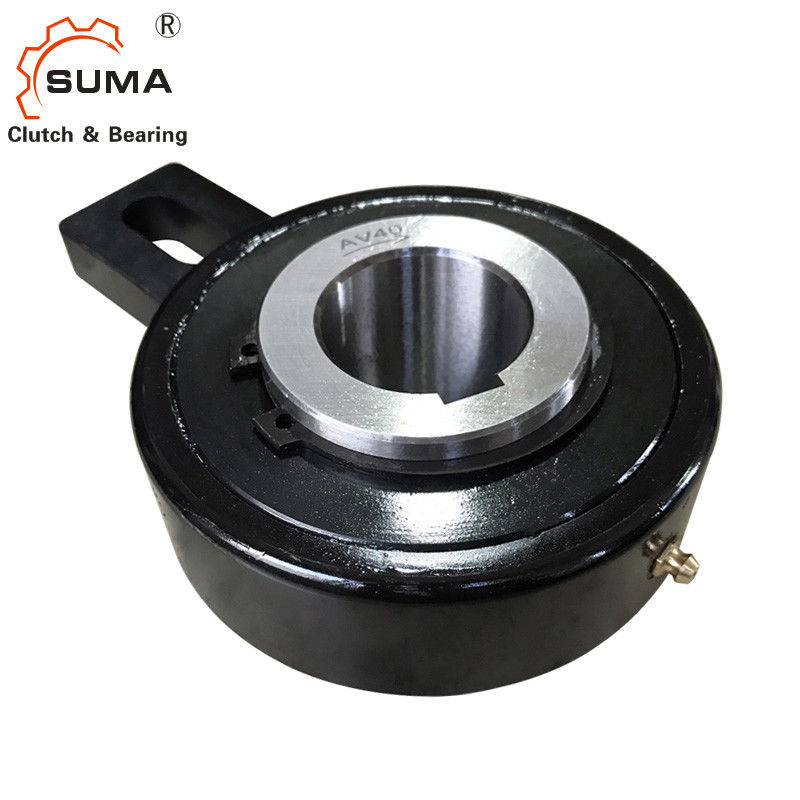

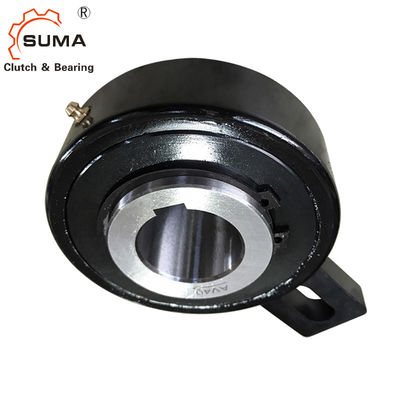

بلبرینگ کلاچ 54 میلی متری AV55
داده های فنی
نوع AV یک چرخ آزاد از نوع غلتکی است.این خودکفا است، با یاتاقانهای ساده برای سرعتهای چرخشی پایین در مرکز قرار گرفته و با استفاده از مهر و مومهای لابیرنت فلزی محافظتشده، مهر و موم شده است.
واحد روغن کاری شده با گریس، آماده نصب در حالت افقی یا عمودی تحویل داده می شود.در درجه اول به عنوان پشتیبان استفاده می شود، ظرفیت گشتاور برای حداقل فضای مورد نیاز بالا است.این طرح برای استفاده در محیط های سخت مناسب است.پیچ و مهره ای که به قسمت ثابتی از دستگاه متصل شده و عبور می کند
از طریق شکاف در بازوی گشتاور، توقف چرخشی را فراهم می کند.فاصله شعاعی روی این پیچ
باید برابر با 1-3٪ از عرض شکاف باشد.
بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.طراحی غلتکی نوع AV را برای کاربردهای نمایه سازی نور ایده آل می کند.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | TKN1) | سرعت بیش از حد | وزن | گشتاور را بکشید | ||||||||||
AV | dH7 | نیمکس | دی | D2 | L 1 | L | ب | اف | bB11 | ن | E | f | TR | ||
[mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
