| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | NYD200 NJ200 ND380 |

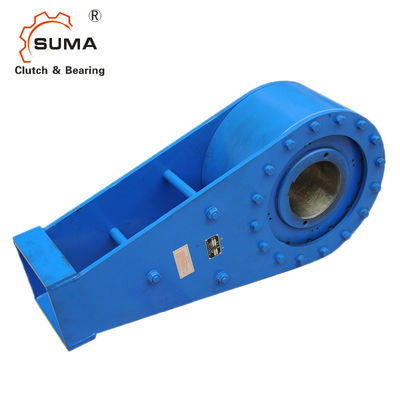

NYD200 NJ200 ND380 کم سرعت Backstop کلچ یک طرفه
ویژگی های NYD NJ Backstop Clutch
NY = NYD
پشتیبان NJ ((NYD،ND) با بازوی گشت و گذار بدون پشتیبانی بالکن است. پشتیبان از طریق شاخه ها یا انتهای شاخه تنظیم می شود.
پشتیبان NJ به عنوان:
پشتیبان هابرای کاربردهای با سرعت پایین
آنها برای استفاده در سیستم های کمربند حمل و نقل، آسانسورها و پمپ ها طراحی شده اند. مهر و موم های تاکونیت در شرایط کثیف و گرد و غبار محافظت می کنند.
در زمینه کاربردهای کلاچ پشتی، کلاچ ها چرخش نامحدود در یک جهت را امکان پذیر می کنند.کلاچ پشتی به طور یکپارچه با یک قاب ثابت متصل می شوداین کلاچ های پشتی به عنوان یک احتیاط ایمنی برای جلوگیری از حرکت معکوس کانویرهای شیب دار، آسانسورهای سطل یا سیستم های پمپ عمل می کنند.فراتر از حفاظت از تجهیزات حیاتی از آسیب، آنها نقش محوری در تضمین ایمنی کارگران در عملیات معدن بازی می کنند.
SUMA دارای طیف گسترده ای از کلاچ های پشتیبان است که به دقت برای پاسخگویی به نیازهای مختلف برنامه طراحی شده است. این شامل پشتیبان های داخلی و خارجی،و همچنین کلاچ های بیش از حد و شاخص سازیخلاقیت در محصولات کلاچ SUMA تضمین عملکرد کارآمد و قابل اعتماد، حتی در محیط های چالش برانگیز است. شرکت طراحی و ویژگی های نوآورانه را به کار می گیرد،مانند کام های فولادی آلیاژ شده خاص برای پوشیدن طولانی مدت، افزایش طول عمر خستگی، و افزایش قابلیت نگه داشتن گشتاور. مسابقه، ساخته شده از فولاد آلیاژ با کیفیت بالا با سختی سطح برتر و سخت بودن هسته،از طریق خرد کردن دقیق برای ارائه تمرکز استثنایی و چرخش دقیق کام.
مدل های NJ65-NJ450
ابعاد و ظرفیت
| نوع | ظرفیت حمل | مسابقه ي داخلي مكس سرعت | تورک کشش | خسته کننده | اندازه (ملی متر) | وزن | ||||||||
| N.m | r/min | N.m | mm | A | ب | D | H | h1 | Φ | h | L | L1 | کیلوگرم | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50 تا 65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | ۶۰ تا ۷۵ | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60. | 6000 | 8 | 70 تا 85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80 تا 95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90 تا 110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100 تا 130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120 تا 160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160 تا 200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160 تا 220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180 تا 240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | ۱۸۰ تا ۲۵۰ | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200 تا 270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | ۲۳۰ تا ۳۰۰ | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250 تا 320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250 تا 350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320 تا 420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | ۳۵۰ تا ۴۵۰ | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
نصب
چرخش ناقل راننده عقب توسط بازوی چرخش محدود می شود. بازوی چرخش نباید در موقعیت قرار گیرد. باید 0.5 اینچ در محوری و در جهت شعاعی باشد.
پشتیبان های NJ برای یک تناسب آزاد عرضه می شوند. پیچ های تنظیم شده بر روی حلقه داخلی برای حفظ محوری ارائه شده است، طوق های میله مورد نیاز نیستند.
