بلبرینگ کلاچ یک طرفه
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AA60 GC-D60170 |

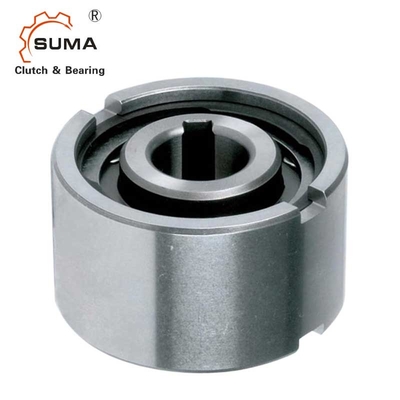

یک طرفه کلاچ بلبرینگ صنعتی کلاچ بار سنگین غیر تماسی بک استاپ
راامکانات
1. AAseries Cam Clutch برای نصب پرس فیت طراحی شده است.
2. سری های AA دارای یک کلید در مسابقه داخلی هستند.کلیدهای به جز سایز 25 با استاندارد DIN 6885 ساخته می شوند
3. سری AA دارای یک کلید در هر دو نژاد داخلی و خارجی است."-K" به معنای کلیدهایی است که همراه با بادامک کلاچ ارسال می شوند.
4. ابعاد تداخل صحیح در شفت و محفظه باید حفظ شود تا حداکثر عملکرد بلبرینگ و کلاچ به دست آید.
5. برای تلرانس شفت و محفظه برای هر سری به جدول مراجعه کنید.
6. فلش روی مسابقه داخلی جهت درگیر شدن مسابقه داخلی را نشان می دهد.
7. برای نصب کلاچ، از یک ابزار پرس با قطر مناسب استفاده کنید تا فشار یکنواختی را روی کل سطح داخلی و خارجی وارد کنید.
8. از ضربه زدن یا ضربه زدن به کلاچ خودداری کنید.
9. مطمئن شوید که محفظه دارای استحکام کافی برای تحمل فشار مورد نیاز برای نصب اتصالات پرس کلاچ است.
10. محدوده دمای عملیاتی: -30 درجه سانتیگراد تا +100 درجه سانتیگراد (برای دمای بیش از این محدوده با ما مشورت کنید).
داده های فنی
| مشخصات | |
| مدل | AA60 / GC-D60170 |
| مواد | GCr15 |
| قطر داخلی | 60 میلی متر |
| قطر خارجی | 170 میلی متر |
| ضخامت | 78 میلی متر |
| ظرفیت گشتاور | 3500 نیوتن متر |
| گشتاور را بکشید | 240 نانومتر |
| سرعت بیش از حد مسابقه درونی | 800r/min |
| سرعت بیش از حد مسابقه بیرونی | 1100r/min |
| وزن | 0.7 کیلوگرم |
| ساختار | نوع غلتکی |
| کاربرد | دستگاه نساجی، پنکه، هواکش، دستگاه چاپ |
| بسته | جعبه کارتن، جعبه چوبی یا سفارشی |
| شرایط پرداخت | TT.L/C، D/A، D/P، وسترن یونیون، پی پال |
| زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت ها
| اندازه | TK1 | سرعت بیش از حد | وزن |
بکشید گشتاور |
||||||||||
| dH7 | نیمکس 2) | Namax3) | 7 درهم | D5 | D6 | D3 | ز | O | L | f | س | (کیلوگرم) | TR | |
| (میلی متر) | (Nm) | (دقیقه-1) | (دقیقه-1) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت
1) T max = 2 ×T KN
2) طغیان نژاد درونی
3) طغیان نژاد بیرونی
کلید DIN 6885.1
نصب و اتصال
تصاویر
س:چگونه کالاها را بسته بندی می کنید؟
س:آیا می توانم نمونه ها را از شما دریافت کنم؟
A: بسیار تشویق می شود که نمونه ها را برای بررسی کیفیت بخواهید.
س:آیا می توانید قول بدهید که کالا را به موقع تحویل دهید؟
