| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GV90 GV100 GV110 |

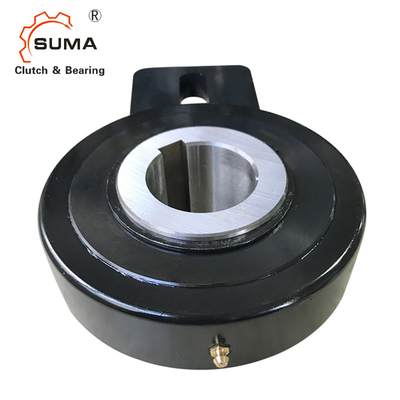

بلبرینگ کلاچ بک استاپ GV90 GV100 GV110 سطلی یک طرفه
ویژگی های GV Backstop Clutch
چرخ‌های آزاد سری GV با غلتک‌هایی هستند که مرکز بین مسابقه داخلی و بیرونی توسط بوش‌ها انجام می‌شود.
نیروهای گشتاور با استفاده از یک کلید از شفت به سطح داخلی منتقل می شود.
تلرانس شفت باید h6 باشد.
هنگامی که از چرخ آزاد به عنوان یک دستگاه بدون بازگشت استفاده می شود، اهرمی که به مسابقه بیرونی ثابت شده است باید بین دو براکت قرار گیرد.در غیر این صورت یک پین باید وارد شود در سوراخ حلقههنگامی که به قاب دستگاه قفل می شود، چرخش چرخ آزاد را متوقف می کند.
اگر از چرخ آزاد به عنوان یک تغذیه متناوب استفاده می شود، اهرم باید با استفاده از سوراخ برای میله فشار یا موارد مشابه در طول وصل شود.در هر صورت، برای جلوگیری از اضافه بار در بوش ها، اهرم باید مقدار مشخصی فاصله داشته باشد تا امکان حرکت محوری فراهم شود.
چرخ آزاد از قبل روغن کاری شده عرضه شده است
ابعاد و ظرفیت ها
| مدل |
dH7 میلی متر |
D میلی متر |
L میلی متر |
ب1 میلی متر |
L1 میلی متر |
ب2 میلی متر |
من2 میلی متر |
من3 میلی متر |
من4 میلی متر |
وزن کیلوگرم |
حداکثر سرعت |
گشتاور نیوتن متر |
گشتاور نیوتن متر را بکشید |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmax: 2x Tn
Kyey DIN 6885
2) حداکثر سرعت مجاز
