| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BS160 |

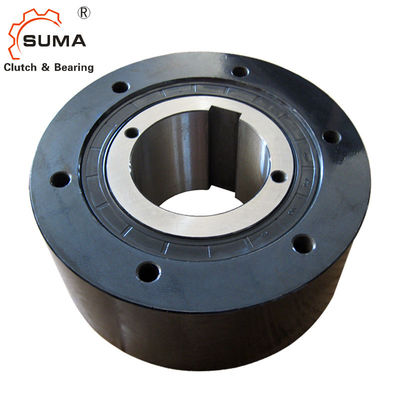

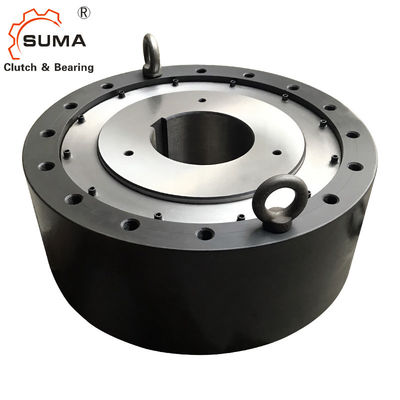

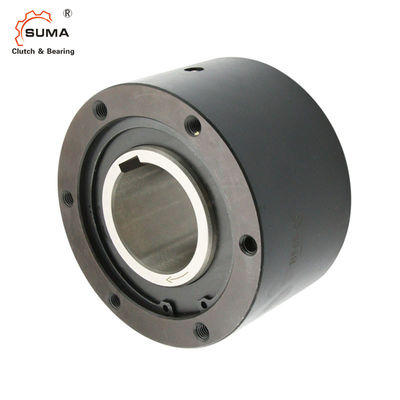

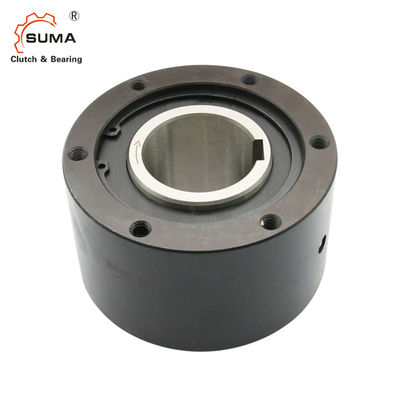

BS160 BS200 BS220 بازتاب بازپرداخت کلاچ یک طرفه
ویژگی ها
کلاچ های کام سری BS برای کاربردهایی طراحی شده اند که در آن باید از چرخش معکوس گره سر لنگر با سرعت آهسته جلوگیری شود (backstopping).
1برای جلوگیری از چرخش در جهت معکوس در سرعت های کم در کانویرها یا پمپ ها.
2. قبل از نصب ، بررسی کنید که جهت چرخش مسیر داخلی کوبنده ی کام BS (که توسط تیر روی قسمت داخلی نشان داده شده است)
مسابقه) با جهت چرخش کانویر یکسان است.
3. به طور ایمن نصب بازوی گشتاور به BS کام کلاچ با استفاده از بولت های قدرت 10.9 یا بالاتر. مطمئن شوید که تماس بین
سطح بازوی چرخش و طرف رینگ بیرونی صاف و بدون گرد و غبار باشد.
ابعاد و ظرفیت
مدل |
چرخش ظرفیت (Nm) |
مکس بیش از حد (r/min) نژاد درونی |
بکش چرخش (Nm) |
A |
ب |
C |
PCD D |
E |
S |
H-M اندازه × ارتفاع × تعداد حفره ها |
(کیلوگرم) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| نوع |
ظرفیت گشتاور (Nm) |
مکس، بیش از حد (r/min) نژاد داخلی |
بکش چرخش (Nm) |
A | ب | C |
PCD D |
E | S |
H-M T.H.S.XP-Q'ty |
G.F.H. (حجم) |
Q از G (کیلوگرم) |
| BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0.12 |
| BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
| BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
| BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
| BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | ️ | روغن ۶۰۰۰ میلی لیتر |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | ️ | روغن 7000 میلی لیتر |
4.تجاوز شاف توصیه شده h7 یا h8 است.
5. هنگام وارد کردن BS Cam Clutch بر روی شاخه، فشار را فقط بر روی مسیر داخلی اعمال کنید.
با چکش و یا اعمال هر گونه نیرویی بر روی سبد بیرونی، مهر گرد و غبار، یا صفحه گرد و غبار.
6. همیشه از یک کلید موازی برای نصب بر روی میله استفاده کنید و سپس BS Cam Clutch را با صفحه آخر به میله وصل کنید.
يه کليد مخروط
7. هنگام نصب مدل های بالاتر از BS160 (نوع روغن روان کننده) ، قرار دادن یکی از چهار پلگ روغن در
موقعيت مستقيم پايين. اين اجازه خواهد داد که تخليه آسان از روغن برای تمیز کردن.
8. در حالی که میله در حال چرخش است، پایان بازوی گشت و گذار تا حدودی در جهت چرخش سوئیچ خواهد شد.
اگر پای بازوی گشت و گذار به طور محکم ثابت شده باشد
(به نمودار نصب مراجعه کنید) ، قسمت داخلی کلاچ خم می شود و این می تواند منجر به آسیب به اجزای آن شود.
9برای مدل های BS30 تا BS200، یک بازوی گشتاور در یک طرف کافی است، اما برای مدل های 220 تا BS450، استفاده از دو بازوی گشتاور، یک
در هر دو طرف، بازوها را به طور مساوی نصب کنید تا نیروی انتقال داده شده از طریق مرکز کلاچ باشد.
10. بازوهاي گشت و گذار براي کلاچ بي اس کام استاندارد شده اند
