| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | DC3175 (3C) |

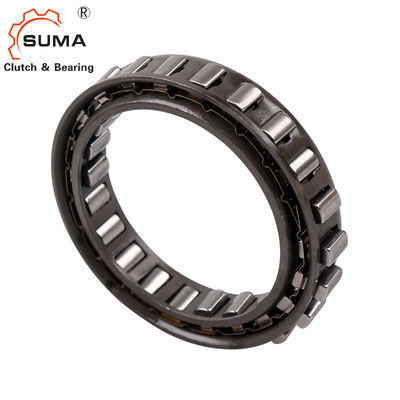

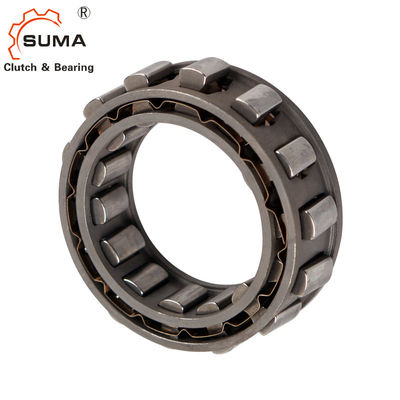

کلاچ نوع اسپراگ DC
معرفی مختصر
نوع DC یک قفس چرخ آزاد از نوع sprag بدون نژادهای داخلی یا خارجی است.این باید در طرحی نصب شود که دارای مسابقه، تحمل بارهای محوری و شعاعی، روانکاری و آب بندی باشد.نوع DC نسخه-N همه انواع روان کننده هایی را که در حال حاضر در تجهیزات انتقال قدرت استفاده می شود، می پذیرد.
از تحمل فضای اسپارگ نباید تجاوز کرد.مسابقات داخلی و خارجی هر دو باید دارای حداقل عرض ساده "e"، بدون هیچ شکافی باشند تا از عملکرد چرخ آزاد به درستی همانطور که در صفحات بعدی نشان داده شده است اطمینان حاصل شود.
از طرف دیگر، می‌توان مسابقه‌ها را در مورد شفت‌ها یا بدنه‌های فولادی سخت شده با مشخصات زیر انجام داد.سختی سطح قطعه تمام شده باید 60 تا 62 HRC باشد، حداقل برای عمق 0.6 میلی متر.
سختی هسته از HRC35 تا 45 باشد. زبری سطح نباید از 22CLA تجاوز کند.حداکثر مخروط بین مسابقه ها: 0007 میلی متر برای عرض 25 میلی متر.
ابعاد و ظرفیت ها
|
اندازه
|
TKN1) |
سرعت بیش از حد |
فضای اسپراگ
|
نه از کلیپ ها
|
خیر از شاخه ها |
وزن | ||||||
| nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | امین | Ødmin | Øbmax | ||||||
| [Nm] | [دقیقه-1] | [دقیقه -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 0.075±8.33 | 10 | 50 | 15 | – | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 0.075±8.33 | 13.5 | 58 | 18 | – | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 0.075±8.33 | 13.5 | 62 | 20 | – | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 0.075±8.33 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 0.075±8.33 | 16 | 71 | 25 | – | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 0.075±8.33 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 0.1±8.33 | 16 | 79 | 29 | – | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 0.1±8.33 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 0.1±8.33 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 0.1±8.33 | 21 | 104 | 42 | – | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | – | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 0.1±8.33 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 0.1±8.33 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 0.1±8.33 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 0.1±8.33 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 0.1±8.33 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 0.1±9.50 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 12 تا 19 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
*) فلنج مرکزی قفس داخلی در مقابل قرار دارد
سمت
**) افزایش تحمل به 0,013 ± مجاز است
مثال نصب
