غلتک سوزنی یک طرفه فنجان سه ردیفه HFL1626
اطلاعات فنی غلتک سوزنی
این کلاچ غلتکی فنجانی و مجموعه بلبرینگ با قفسهای نایلونی، گشتاور را بین شفت و محفظه در یک جهت منتقل میکند و اجازه میدهد تا در جهت مخالف به صورت آزاد عبور کند.
دارای یک غلتک سوزنی در هر انتهای کلاچ برای تحمل بارهای شعاعی و یک پوسته فولادی بیرونی فنجانی است که سطح مقطع کوچکی را برای استفاده در فضاهای محدود فراهم می کند.
دمای کارییاتاقان غلتکی سوزنی
امکان کارکرد از 14 تا 158 درجه فارنهایت (10- تا 70 درجه سانتیگراد)
موادیاتاقان غلتکی سوزنی
غلتک ها از فولاد کروم با کربن بالا برای تحمل گرما و دوام ساخته شده اند.
نژاد بیرونی: ST14
ابعاد و ظرفیت هایاتاقان غلتکی سوزنی
شفت دیا |
نام کلاچ | جرم |
مرزی ابعاد |
گشتاور | محدود کردن سرعت |
بار پایه رتبه بندی ها |
|||||
Fw | دی | سی | شفت | حلقه بیرونی | سی | شرکت | |||||
حداقل 1 | حداقل 1 |
KN | |||||||||
میلی متر | چشمه های پلاستیکی | چشمه های فولادی | g | میلی متر | نیوتن متر | دور در دقیقه | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

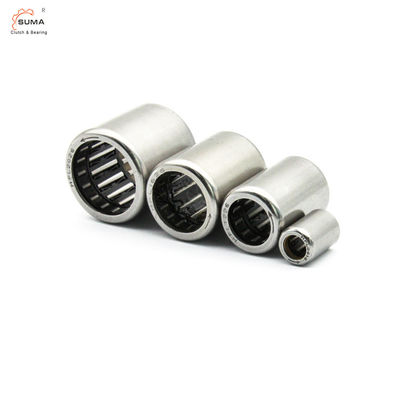

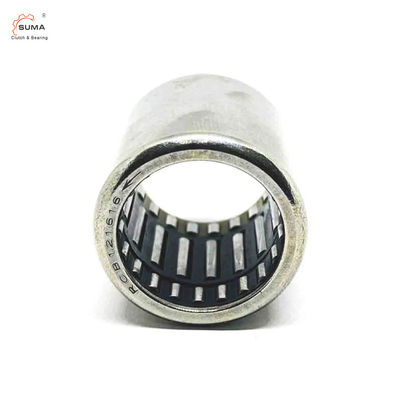

تصاویریاتاقان غلتکی سوزنی
