دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | CCFH-1 3/4-SB |

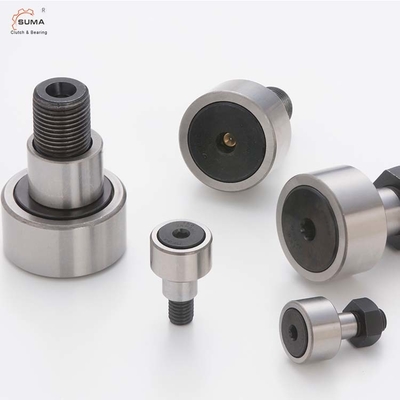

بلبرینگ دنباله دار گل میخ سری CCFE-SB CCFH-1 3/4-SB
داده های فنی
ابعاد و ظرفیت ها
|
BRG.نه |
DIA غلتکی. (RD) +.000 -.001 |
غلتک WIDTH (W) +.000 -.005 |
بوته. L'GTH. (G*) +.000 -.010 |
بوته.DIA. (BD) ±.001 |
STUD L'GTH. (SL) |
MINTHR'D L'GTH. (TL) |
خوب THR'DS. |
ECC |
LUB.مناسب SIZE (F) |
**RECOMبستن گشتاور LBS.- که در. |
حداکثراستاتیک ظرفیت LBS. |
BASIC DYN. رتبه بندی LBS. |
| CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | 010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | 010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | 010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | 0.015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | 0.015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0.015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0.015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 0.030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 0.030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | 0.030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | 0.030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | 0.030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | 0.030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 | 0.030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1.875 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 | 0.030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2000 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 | 0.030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 | 0.030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0.030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0.030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 060 | ① 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4000 | 2.250 | 2000 | 2000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 060 | ① 1/4 | 5000 | 44770 | 29985 |
امکانات
یاتاقان های دنباله دار گل میخشامل ساختار فشرده چندگانه، دقت چرخش بالا، تنوع زیاد، سازگاری گسترده و نصب آسان است و می تواند بار شعاعی بالا و بار ضربه ای خاص را تحمل کند و به طور گسترده در ماشین آلات، ماشین آلات متالورژی، نساجی و چاپ، خطوط پردازش و غیره استفاده می شود.
یاتاقان های دنباله دار گل میخاز حلقه بیرونی دیواره ضخیم ماشینکاری شده، غلتک های سوزنی یا مجموعه های غلتکی استوانه ای، یا غلتک سوزن هدایت قفس یا مکمل کامل، حلقه داخلی یا پیچ و مهره تشکیل شده است.
