| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GEZ63ES GEZ63ES-2RS |

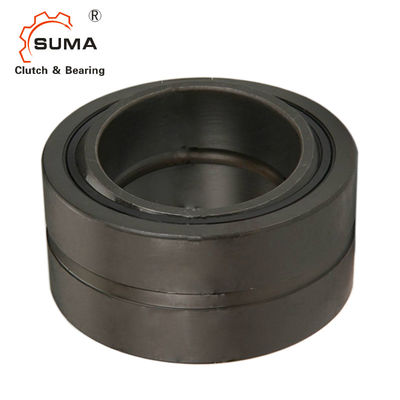

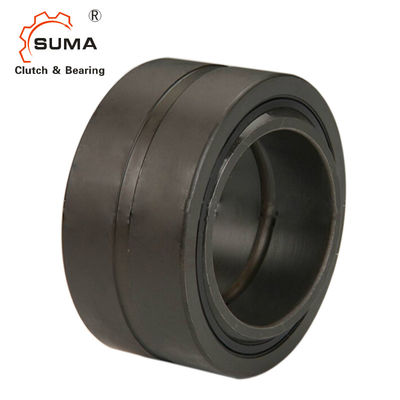

بلبرینگ ساده کروی خود تراز سری GEZ GEZ63ES GEZ63ES-2RS
ویژگی های بلبرینگ ساده کروی
ساختار یاتاقان ساده کروی ساده تر از یاتاقان نورد است که عمدتا از یک حلقه داخلی با یک سطح کروی بیرونی و یک حلقه بیرونی با یک سطح کروی داخلی تشکیل شده است.
یاتاقان های ساده کروی معمولاً برای حرکت نوسانی با سرعت کم (یعنی حرکت زاویه ای) استفاده می شوند.از آنجایی که سطح لغزنده کروی است، می تواند حرکت کج کننده (یعنی حرکت خود تراز) را نیز در محدوده زاویه خاصی انجام دهد.
یاتاقان های کروی به طور گسترده ای در مهندسی سیلندرهای هیدرولیک، ماشین آلات آهنگری، ماشین آلات مهندسی، تجهیزات اتوماسیون، کمک فنر خودرو، ماشین آلات حفاظت از آب و سایر صنایع استفاده می شود.یاتاقان ساده کروی یک بلبرینگ کشویی کروی است و نوع اصلی آن از حلقه های داخلی و خارجی با سطوح تماس کروی کشویی کروی تشکیل شده است.بسته به ساختار و نوع آن، می تواند بار شعاعی، بار محوری یا بارهای شعاعی و محوری ترکیبی را به طور همزمان تحمل کند.
ابعاد و ظرفیت ها
| شماره قطعه | قطر سوراخ | قطر خارجی | عرض توپ | عرض مسابقه | بارهای شعاعی استاتیک | بارهای شعاعی دینامیک | وزن | ||
| بدون مهر و موم | با مهر و موم | اینچ | اینچ | اینچ | اینچ | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3,156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
