| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | RSTO12 |

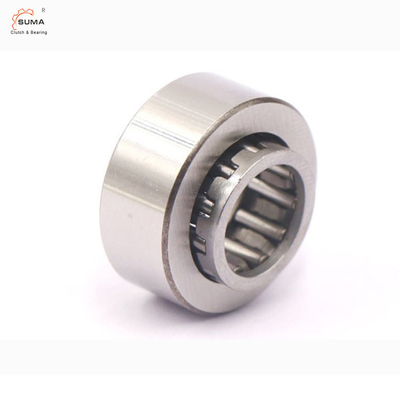

RSTO10 RSTO12 غلتک مسیر نوع یوکی بدون مسابقه داخلی
ویژگی های Yoke Type Track Rollers
غلتک های پشتیبانی، بدون حلقه های فلنج، بدون حلقه داخلی.
غلتک نگهدارنده نوع RSTO دارای حلقه داخلی نیست و غلتک پشتیبانی می تواند مستقیماً روی شفت سخت شده به عنوان مسیر مسابقه کار کند.
نوع STO دارای یک حلقه داخلی است و حلقه های داخلی و خارجی و مجموعه های قفس غلتکی سوزنی منطبق با آنها را می توان جداگانه نصب کرد.
از آنجایی که غلتک های پشتیبانی از نوع RSTO و STO دارای دنده و حلقه های نگهدارنده سطح انتهایی نیستند، باید در حین نصب به صورت محوری هدایت شوند و سطوح هدایت کننده آنها باید حداقل با دقت ماشین کاری شوند.
ابعاد و ظرفیت هاof غلتک های آهنگ نوع یوغ
| ابعاد | جرم | تعیین | رتبه بندی بار پایه | خستگی | حداکثر نیروی شعاعی | محدود کردن سرعت |
|||||||
| دی | سی | D1 | FW | E | r | سی | C0 | Pu | Fr | F0r | |||
| میلی متر | کیلوگرم | kN | kN | kN | r/min | ||||||||
| 16 | 7،8 | – | 7 | 10 | 0,3 | 0,008 | RSTO 5 TN | 2,51 | 2،5 | 0,27 | 3,55 | 5 | 8000 |
| 19 | 9،8 | – | 10 | 13 | 0,3 | 0,012 | RSTO 6 TN | 3,74 | 4،5 | 0,5 | 4,25 | 6،1 | 7000 |
| 11،8 | 16 | 10 | – | 0,3 | 0,018 | RNA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3،6 | 7000 | |
| 24 | 9،8 | – | 12 | 15 | 0,3 | 0,021 | RSTO 8 TN | 4،13 | 5،4 | 0,6 | 7،5 | 10،8 | 7000 |
| 11،8 | 18 | 12 | – | 0,3 | 0,029 | RNA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5،3 | 7،5 | 6700 | |
| 30 | 11،8 | – | 14 | 20 | 0,3 | 0,042 | RSTO 10 | 8,25 | 8،8 | 1,04 | 8،5 | 12،2 | 6000 |
| 13،8 | 20 | 14 | – | 0,6 | 0,052 | RNA2200.2RS | 6،6 | 7،5 | 0,88 | 12 | 17،3 | 6300 | |
| 32 | 11،8 | – | 16 | 22 | 0,3 | 0,049 | RSTO 12 | 8،8 | 9،8 | 1,18 | 8،3 | 12 | 5600 |
| 13،8 | 22 | 16 | – | 0,6 | 0,057 | RNA2201.2RS | 7,04 | 8،5 | 1 | 11،6 | 16،6 | 6000 | |
| 35 | 11،8 | – | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9،13 | 10،6 | 1,27 | 7،1 | 10 | 5000 |
| 13،8 | 26 | 20 | – | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9،3 | 1,12 | 9،5 | 13،7 | 5000 | |
| 40 | 15،8 | 28 | 22 | – | 1 | 0,094 | RNA2203.2RS | 9,52 | 13،2 | 1،6 | 15،3 | 22 | 4500 |
| 15،8 | – | 22 | 29 | 0,3 | 0,088 | RSTO 17 | 14،2 | 17،6 | 2,08 | 12 | 17،3 | 4500 | |
| 47 | 15،8 | – | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16،1 | 21،2 | 2،5 | 18،6 | 26،5 | 4000 |
| 17،8 | 33 | 25 | – | 1 | 0,15 | RNA2204.2RS | 16،1 | 18 | 2,16 | 17،6 | 25،5 | 4000 | |
| 52 | 15،8 | – | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16،5 | 22،8 | 2،7 | 18 | 26 | 3400 |
| 17،8 | 38 | 30 | – | 1 | 0,18 | RNA2205.2RS | 16،8 | 20 | 2،4 | 17،3 | 24،5 | 3400 | |
| 62 | 19،8 | 43 | 35 | – | 1 | 0,28 | RNA2206.2RS | 17،9 | 25،5 | 3,05 | 28،5 | 40،5 | 2800 |
| 19،8 | – | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34،5 | 4,25 | 23،6 | 33،5 | 2600 | |
| 72 | 19،8 | – | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24،6 | 39 | 4،8 | 36 | 51 | 2200 |
| 22،7 | 50 | 42 | – | 1،1 | 0,43 | RNA2207.2RS | 22،4 | 35،5 | 4،3 | 38 | 54 | 2200 | |
| 80 | 19،8 | – | 50 | 58 | 1 | 0,42 | RSTO 40 | 23،8 | 39 | 4,75 | 34،5 | 49 | 1900 |
| 22،7 | 57 | 48 | – | 1،1 | 0,53 | RNA2208.2RS | 27،5 | 40،5 | 5 | 35،5 | 51 | 1900 | |
| 85 | 19،8 | – | 55 | 63 | 1 | 0,45 | RSTO 45 | 25،1 | 43 | 5،3 | 34،5 | 50 | 1700 |
| 90 | 19،8 | – | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45،5 | 5،7 | 34،5 | 50 | 1600 |
بسته بندیof غلتک های آهنگ نوع یوغ
