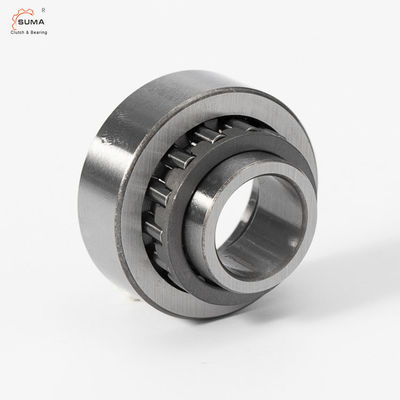

STO30 STO35 STO40 غلتک پشتیبانی سوزن بلبرینگ با حلقه داخلی
ویژگی های غلتک پشتیبانی STO
غلتک های پشتیبانی سری STO، بدون حلقه های فلنج، با یک حلقه داخلی.
سری RSTOغلتک های پشتیبانی، بدون حلقه های فلنج، با یک حلقه داخلی.
نوع STO دارای یک حلقه داخلی است و حلقه های داخلی و خارجی و مجموعه های قفس غلتکی سوزنی منطبق با آنها را می توان جداگانه نصب کرد.
غلتک نگهدارنده نوع RSTO دارای حلقه داخلی نیست و غلتک پشتیبانی می تواند مستقیماً روی شفت سخت شده به عنوان مسیر مسابقه کار کند.
از آنجایی که غلتک های پشتیبانی از نوع RSTO و STO دارای دنده و حلقه های نگهدارنده سطح انتهایی نیستند، باید در حین نصب به صورت محوری هدایت شوند و سطوح هدایت کننده آنها باید حداقل با دقت ماشین کاری شوند.
ابعاد و ظرفیت هاof غلتک های آهنگ نوع یوغ
ابعاد | جرم | تعیین | ||||||||||||||
دی | د | سی | ب | دی1 | اف | E | r | r1،2 | سی | سی0 | Pu | Fr | اف0r | |||
میلی متر | کیلوگرم | kN | kN | kN | r/min | |||||||||||
19 | 6 | 9،8 | 10 | – | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4،5 | 0,5 | 4,25 | 6،1 | 7000 |
6 | 11،8 | 12 | 16 | 10 | – | 0,3 | 0,3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3،6 | 7000 | |
24 | 8 | 9،8 | 10 | – | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4،13 | 5،4 | 0,6 | 7،5 | 10،8 | 7000 |
8 | 11،8 | 12 | 18 | 12 | – | 0,3 | 0,3 | 0,034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5،3 | 7،5 | 6700 | |
30 | 10 | 11،8 | 12 | – | 14 | 20 | 0,3 | 0,3 | 0,049 | STO 10 | 8,25 | 8،8 | 1,04 | 8،5 | 12،2 | 6000 |
10 | 13،8 | 14 | 20 | 14 | – | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6،6 | 7،5 | 0,88 | 12 | 17،3 | 6300 | |
32 | 12 | 11،8 | 12 | – | 16 | 22 | 0,3 | 0,3 | 0,057 | STO 12 | 8،8 | 9،8 | 1,18 | 8،3 | 12 | 5600 |
12 | 13،8 | 14 | 22 | 16 | – | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8،5 | 1 | 11،6 | 16،6 | 6000 | |
35 | 15 | 11،8 | 12 | – | 20 | 26 | 0,3 | 0,3 | 0,063 | STO 15 | 9،13 | 10،6 | 1,27 | 7،1 | 10 | 5000 |
15 | 13،8 | 14 | 26 | 20 | – | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9،3 | 1,12 | 9،5 | 13،7 | 5000 | |
40 | 17 | 15،8 | 16 | – | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14،2 | 17،6 | 2,08 | 12 | 17،3 | 4500 |
17 | 15،8 | 16 | 28 | 22 | – | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13،2 | 1،6 | 15،3 | 22 | 4500 | |
47 | 20 | 15،8 | 16 | – | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16،1 | 21،2 | 2،5 | 18،6 | 26،5 | 4000 |
20 | 17،8 | 18 | 33 | 25 | – | 1 | 0,3 | 0,18 | NA2204.2RS | 16،1 | 18 | 2,16 | 17،6 | 25،5 | 4000 | |
52 | 25 | 15،8 | 16 | – | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16،5 | 22،8 | 2،7 | 18 | 26 | 3400 |
25 | 17،8 | 18 | 38 | 30 | – | 1 | 0,3 | 0,21 | NA2205.2RS | 16،8 | 20 | 2،4 | 17،3 | 24،5 | 3400 | |
62 | 30 | 19،8 | 20 | – | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34،5 | 4,25 | 23،6 | 33،5 | 2800 |
30 | 19،8 | 20 | 43 | 35 | – | 1 | 0,3 | 0,32 | NA2206.2RS | 17،9 | 25،5 | 3,05 | 28،5 | 40،5 | 2600 | |
72 | 35 | 19،8 | 20 | – | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25،5 | 40،5 | 5 | 36 | 51 | 2200 |
35 | 22،7 | 23 | 50 | 42 | – | 1،1 | 0,6 | 0,51 | NA2207.2RS | 22،4 | 35،5 | 4،3 | 38 | 54 | 2200 | |
80 | 40 | 19،8 | 20 | – | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23،8 | 39 | 4,75 | 34،5 | 49 | 1900 |
40 | 22،7 | 23 | 57 | 48 | – | 1،1 | 0,6 | 0,63 | NA2208.2RS | 27،5 | 40،5 | 5 | 35،5 | 51 | 1900 | |
85 | 45 | 19،8 | 20 | – | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25،1 | 43 | 5،3 | 34،5 | 50 | 1700 |
90 | 50 | 19،8 | 20 | – | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45،5 | 5،7 | 34،5 | 50 | 1600 |
50 | 22،7 | 23 | 68 | – | – | 1،1 | 0,6 | 0,69 | NA2210.2RS | 28،1 | 43 | 5،3 | 34،5 | 50 | 1600 |
بسته بندیof غلتک های پشتیبانی
