AA50 AA60 چرخ چرخ چرخ چرخ چرخ چرخ چرخ یک طرفه
ویژگی ها
AA یک نوع رول است که چرخ آزاد را پشتیبانی نمی کند.
لاجری ها برای تحمل بار محوری و شعاعی مورد نیاز هستند.
همچنین باید روغن و مهر و موم توسط دستگاه فراهم شود.
داده های فنی
مشخصات | |
نام محصول | محموله موتور AA |
مدل | AA20 |
مواد | GCr15 |
قطر داخلی | 20 میلی متر |
قطر بیرونی | ۶۸ میلی متر |
ضخامت | ۳۴ میلی متر |
ظرفیت گشتاور | 146Nm |
تورک کشش | 8.4Ncm |
سرعت بیش از حد مسابقه داخلی | 2000r/min |
سرعت بیش از حد مسابقه خارج | 3600r/min |
وزن | 0.7 کيلوگرم |
ساختار | نوع رولر |
درخواست | ماشین آلات نساجی، فن ها، تهویه کننده ها، ماشین های چاپی |
بسته بندی | جعبه کارتن، جعبه چوبی یا سفارشی |
شرایط پرداخت | TT. L/C، D/A، D/P، Western Union، Paypal |
زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت
اندازه | TK1 | سرعت های تجاوز | وزن |
بکش چرخش |
||||||||||
dH7 | نیماکس2) | ناماکس3) | 7 دینار | D5 | D6 | D3 | Z | اوه | L | f | s | (کیلوگرم) | TR | |
(ملی متر) | (Nm) | (دقيقه-1) | (دقيقه-1) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (ملی متر) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت ها
1) T max = 2 × T KN
2) تجاوزات نژادي داخلي
3) تجاوزات نژادي خارجي
راه کلیدی به DIN 68851
نصب و اتصال

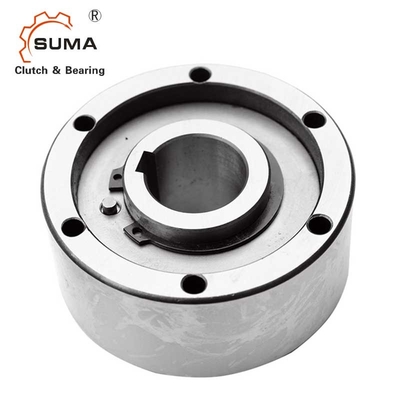

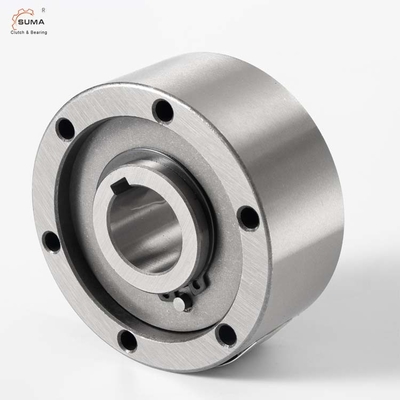

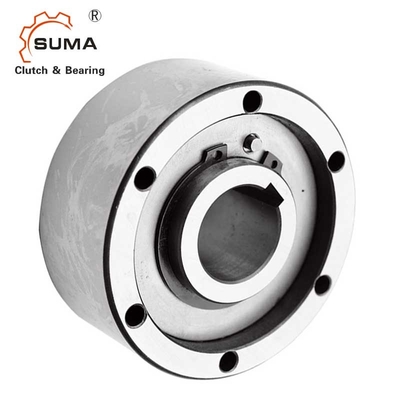

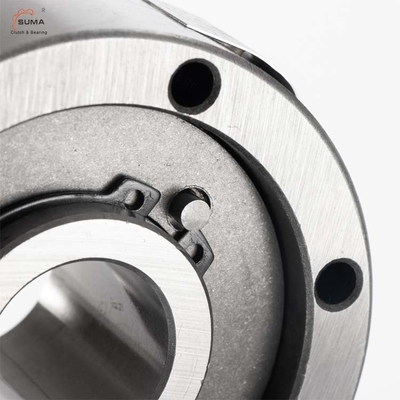

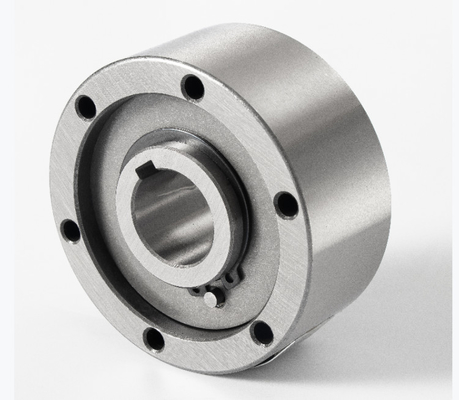

عکس ها
