| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | HFL1826 |

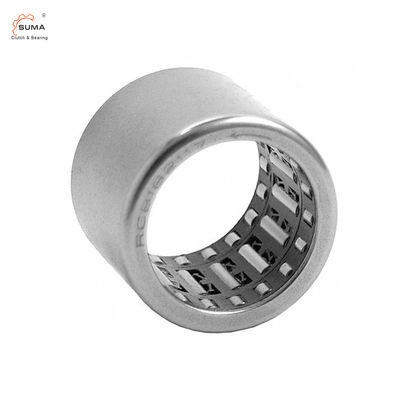

18*24*26 HFL1826 سه ردیف چرخ چرخ دار سوزن HFL 1826
داده های فنی
حامل سوزن جام سه ردیف HFL یک حامل رول با رول های استوانه ای است.
رول ها نسبت به قطر خود نازک و بلند هستند. این نوع رول به عنوان رول سوزن نامیده می شود.
آن را به ویژه مناسب برای نتایج حامل با ابعاد نصب شعاعی محدود است. با توجه به برنامه های کاربردی مختلف،در این حالت می توان ناقل های رول سوزن HFL بدون حلقه داخلی یا قطعات رول سوزن و قفس را انتخاب کرد..
این نوع نردبندهای نردبنده فقط می توانند بار شعاعی را تحمل کنند. نردبندهای نردبندهای جام کشیده شده نردبندهای نردبنده ای با حلقه های بیرونی نازک و شکل گرفته هستند.
در حال حاضر، این روش برای استفاده در ماشین آلات مورد استفاده قرار می گیرد.
HFL1426 ، 14 میلی متر سوراخ، 20 میلی متر OD، عرض 26 میلی متر
ابعاد و ظرفیت های نردبندهای نردبنده HFL
|
شفت دیه |
نام گیری کلاچ | ماسا |
سرسبز ابعاد |
چرخش | سرعت محدود کننده |
بار پایه رتبه بندی |
|||||
| Fw | D | C | شفت | حلقه بیرونی | C | همکار | |||||
| حداقل 1 | حداقل 1 |
KN | |||||||||
| mm | فواره های پلاستیکی | فولاد چشمه | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | ... | 3 | 3 | 3.6 | 8 | 1 | ... | ... | ... | ... |
| 4 | HFL0408KF | ... | 3.5 | 4 | 8 | 8 | 1.5 | ... | ... | ... | ... |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | ... | ... |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | ... | ... | |
| ... | HFL061012K | 5 | 6 | 10 | 12 | ... | 21000 | 12000 | ... | ... | |
| 8 | ... | HFL081212K | 6 | 8 | 12 | 12 | ... | 20000 | 12000 | ... | ... |
| ... | HFL081412K | 7 | 8 | 14 | 12 | ... | 19000 | 12000 | ... | ... | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | ... | ... | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | ... | ... | |
| 12 | ... | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | ... | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | ... | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | ... | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | ... | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | ... | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | ... | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | ... | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

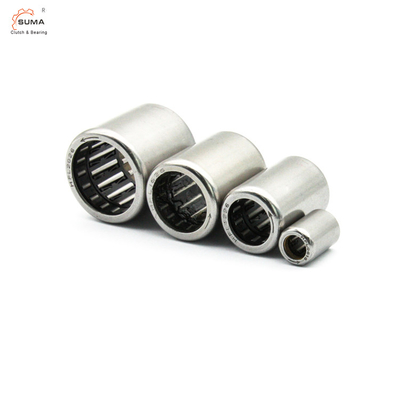

عکس های حوله ی چرخ دار سوزن جام کشیده شده HFL
