نام محصول: | بلبرینگ کلاچ یک طرفه FK FK..2RS | مواد: | فولاد بلبرینگ GCr15 |
---|---|---|---|
ظرفیت گشتاور: | 53-104 نیوتن متر | سرعت دوران: | 2800-10800 دور در دقیقه |
واحد وزن: | 0.07-0.17 کیلوگرم | ضمانتنامه: | 1 سال |
اندازه: | 17*40*12 میلی متر | بسته: | جعبه کارتن یا جعبه چوبی |
برجسته: | بلبرینگ چرخ آزاد Fk6204,کلاچ یک طرفه اسپراگ,کلاچ یک طرفه Overrunning |

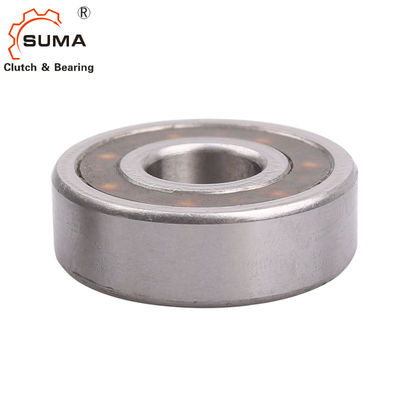

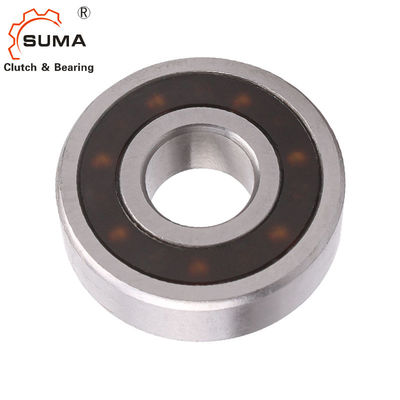

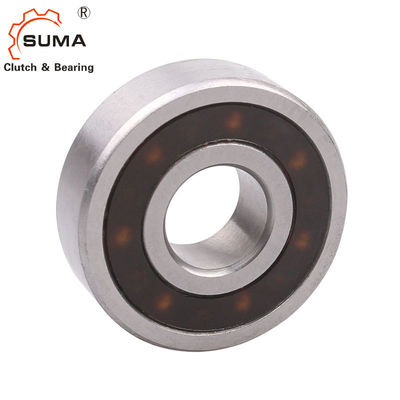

بلبرینگ یک طرفه FK FK-2RS FK6204 FK6204-2RS
ویژگی های بلبرینگ های یک طرفه چرخ آزاد
عرض
12 / 14 / 15 / 16 / 17 / 18 میلی متر
دمای عملیاتی
حداکثر140 درجه سانتی گراد
درجه حرارت بالاتر در صورت درخواست
حداکثر110 درجه سانتی گراد (طراحی 2RS با مهر و موم RS)
روانکاری
سری FK2RSبا مهر و موم
روانکاری گریس مادام العمر
سری FKبدون دیسک های مهر و موم
روانکاری با روغن یا گریس
با محافظ در برابر خوردگی ارائه می شود.
نصب و راه اندازی
تلورانس های نصب
شفت n6;هاب N7
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و غلتک است.پشتیبانی اضافی از یاتاقان خارجی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید روی توپ ها اعمال شود.
جهت بستن
فلش روی حلقه داخلی جهت بستن حلقه داخلی را مشخص می کند.
ابعاد و ظرفیت ها
افسانه نقاشی:
d = قطر داخلی D = قطر بیرونی W = عرض r = شعاع لبه T = گشتاور n = سرعت چرخش C = ظرفیت بار
تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
تینام [Nm] |
nحداکثر [دور در دقیقه] |
سیدین [N] |
سیآمار [N] |
r [mm] |
وزن [کیلوگرم] |
مورد شماره. |
FK 6203 | 17 | 40 | 12 | 53 | 10800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
FK 6203-RS | 17 | 40 | 12 | 53 | 3700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
FK 6204 | 20 | 47 | 14 | 60 | 7500 | 6,869 | 4268 | 1.5 | 0.12 | 301068 |
FK 6204-2RS | 20 | 47 | 14 | 60 | 3200 | 6,869 | 4268 | 1.5 | 0.12 | 301087 |
FK 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
FK 6205-2RS | 25 | 52 | 15 | 104 | 2800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
FK 6206 | 30 | 62 | 16 | 148 | 5100 | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
FK 6206-2RS | 30 | 62 | 16 | 148 | 2400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
FK 6207 | 35 | 72 | 17 | 265 | 3700 | 8902 | 7819 | 2.7 | 0.34 | 301077 |
FK 6207-2RS | 35 | 72 | 17 | 265 | 1900 | 8902 | 7819 | 2.7 | 0.34 | 301108 |
FK 6208 | 40 | 80 | 18 | 267 | 3700 | 8902 | 7752 | 2.7 | 0.45 | 301078 |
FK 6208-2RS | 40 | 80 | 18 | 267 | 1900 | 8902 | 7752 | 2.7 | 0.45 | 301110 |
FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
تمامی مشخصات سری FK 2RS (با مهر و موم) و سری FK (بدون مهر و موم)
گشتاور اسمی مشخص شده بر اساس سختی کافی قطعات جفت شده است.
سرعت چرخش n برای سری FK (بدون مهر و موم) = سرعت ذاتی واحد مونتاژ
سرعت چرخش n برای سری FK 2RS (با مهر و موم) = اختلاف سرعت قطعات جفت.
گشتاور حرکتی عقب توسط بازوی گشتاور مهار می شود.بازوی گشتاور نباید در موقعیت خود بسته شود.باید در جهت محوری و شعاعی 0.5 اینچ بازی داشته باشد.
بک استاپ های FRHM برای جابجایی فضای خالی عرضه می شوند.پیچ های تنظیم روی حلقه داخلی برای حفظ محوری ارائه شده است، یقه شفت مورد نیاز نیست.
