| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FP 422M FP 422Z |

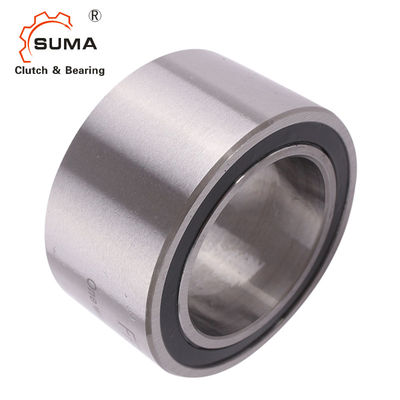

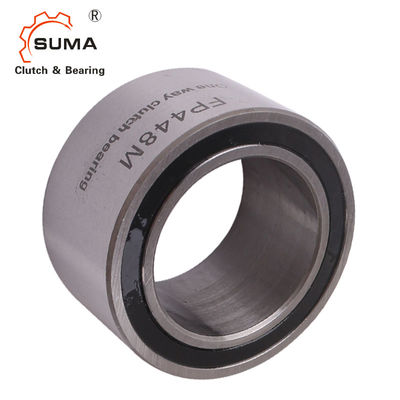

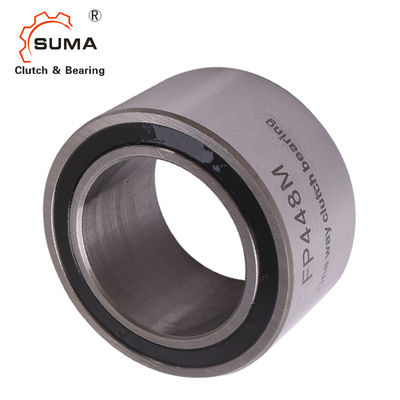

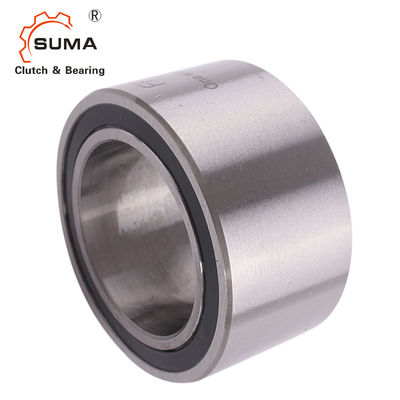

FP Clutch Sprag Complete Freewheel Sprag One Way
امکانات
عرض:27 میلی متر
دمای عملیاتی:حداکثر140 درجه سانتی گراد
درجه حرارت بالاتر در صورت درخواست
روغن کاری
روانکاری روغن یا گریس
با محافظ در برابر خوردگی ارائه می شود.
پر کردن گریس عملیاتی در صورت درخواست.
نصب و راه اندازی
تحمل نصب
شفت h5;هاب H6
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و غلتک است.پشتیبانی خارجی یاتاقان اضافی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید به توپ ها اعمال شود.نصب/حذف فقط از طریق حلقه داخلی.
جهت بستن
فلش روی حلقه داخلی جهت بستن حلقه داخلی را مشخص می کند.
اجزاء
| کلاچ چرخ آزاد | |
| درج عنصر* | FE 400 M (چشمه پیچان) |
|
FE 400 Z (فنر کششی) |
|
| + مسیرهای مسابقه | فولاد بلبرینگ، سخت شده و آسیاب شده |
| حلقه داخلی | تناسب را فشار دهید |
|
حلقه بیرونی |
تناسب را فشار دهید |
| + بلبرینگ | یکپارچه |
|
+ غلتک |
یکپارچه |
| + روغن کاری | - |
با هر یک از عناصر درج کلاچ چرخ آزاد موجود است
FE 400 M (چشمه پیچان) یا FE 400 Z (فنر کششی).
داده های فنی
| مورد | FP 422M FP 422Z |
| مواد | ST14 |
| بی حوصله دیا. | 10 میلی متر |
| دیا بیرونی. | 26 میلی متر |
| عرض (B) | 27 میلی متر |
| ظرفیت گشتاور | 60 نیوتن متر |
| سرعت محدود کننده بیش از حد (مسابقه درونی) | 10100 دور در دقیقه |
| وزن | 0.07 کیلوگرم |
| بسته | جعبه کارتن یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
افسانه نقاشی:
d = قطر داخلی D = قطر بیرونی W = عرض T = گشتاور n = سرعت چرخش C = ظرفیت بار
| تعیین | د | دی | دبلیو | تینام | nحداکثر | سیدین | سیآمار | وزن | مورد شماره. |
| [mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | [N] | [N] | [کیلوگرم] | ||
| FP 422 M | 10 | 26 | 27 | 60 | 10100 | 6013 | 4,380 | 0.07 | 300655 |
| FP 422 Z | 10 | 26 | 27 | 53 | 10100 | 6013 | 4,380 | 0.07 | 300656 |
| FP 427 M | 15 | 31 | 27 | 94 | 7400 | 7679 | 6,397 | 0.08 | 300663 |
| FP 427 Z | 15 | 31 | 27 | 84 | 7400 | 7679 | 6,397 | 0.08 | 300664 |
| FP 432 M | 20 | 36 | 27 | 133 | 5900 | 8,104 | 7,241 | 0.10 | 300669 |
| FP 432 Z | 20 | 36 | 27 | 121 | 5900 | 8,104 | 7,241 | 0.10 | 300670 |
| FP 437 M | 25 | 41 | 27 | 176 | 4800 | 9,201 | 8,142 | 0.12 | 300673 |
| FP 437 Z | 25 | 41 | 27 | 160 | 4800 | 9,201 | 8,142 | 0.12 | 300674 |
| FP 442 M | 30 | 46 | 27 | 223 | 4200 | 10,247 | 10708 | 0.14 | 300679 |
| FP 442 Z | 30 | 46 | 27 | 208 | 4200 | 10,247 | 10708 | 0.14 | 300680 |
| FP 448 M | 35 | 53 | 27 | 286 | 4300 | 11642 | 13,440 | 0.19 | 306522 |
| FP 448 Z | 35 | 53 | 27 | 262 | 4300 | 11642 | 13,440 | 0.19 | 306523 |
| FP 453 M | 40 | 58 | 27 | 343 | 3,400 | 11,417 | 13,577 | 0.21 | 300683 |
| FP 453 Z | 40 | 58 | 27 | 314 | 3,400 | 11,417 | 13,577 | 0.21 | 300684 |
| FP 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
| FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
| FP 473 M | 60 | 78 | 27 | 588 | 2500 | 14,128 | 19896 | 0.3 | 300691 |
| FP 473 Z | 60 | 78 | 27 | 543 | 2500 | 14,128 | 19896 | 0.3 | 300693 |
گشتاور اسمی مشخص شده بر اساس سختی کافی قطعات جفت شده است.
سرعت چرخش n = درج سرعت ذاتی عنصر.
