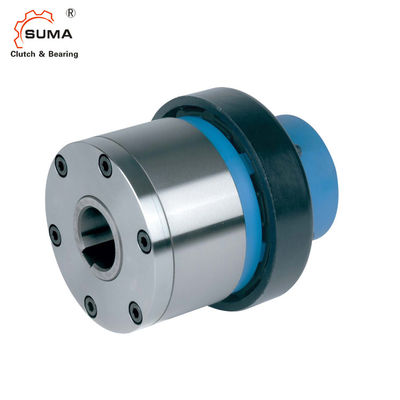

ESG2 Overrunning GCr15 Indexing Clutch Freewheel
ویژگی
نوع RIZ..ESG2 یک چرخ آزاد گریز از مرکز از نوع اسپراگ است در زمانی که مسابقه داخلی بیش از حد است.فقط این مسابقه برای چرخش آزاد طراحی شده است.
این یک واحد مستقل است که برای کاربردهای کلاچ بیش از حد طراحی شده است.معمولاً در درایوهای خزنده استفاده می شود که در آن سرعت بیش از حد زیاد است، اما سرعت درایو کم است و از حداکثر سرعت رانندگی مشخص شده در جدول تجاوز نمی کند.
این یک نوع RIZ است (» برای اطلاعات بیشتر به صفحه 84 مراجعه کنید) مجهز به کوپلینگ الاستیک ES و پوشش G2.نوع ES یک کوپلینگ ناهموار، مقرون به صرفه و مناسب برای بسیاری از کاربردها است.
مسابقه داخلی باید غلبه کند و به شفت ماشین محرک متصل خواهد شد.پس از سفارش کامل، دستگاه با گریس روانکاری شده، آماده برای نصب افقی یا عمودی تحویل داده می شود.
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
|
|
سرعت ها |
|
وزن | |||||
RIZ..ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | دی | L1 | b1 | |
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10.. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10.. 50 | 110 | 74 | 19 | 6.6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15.. 55 | 125 | 86 | 22 | 9.9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20.. 60 | 130 | 86 | 26 | 11.3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20.. 70 | 150 | 94 | 30 | 16.7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25.. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30.. 80 | 190 | 134 | 41 | 32.5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45.. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60.. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75.. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90.. 160 | 310 | 212 | 85 | 199 |
یادداشت
1) هنگام انتقال گشتاور نباید از حداکثر سرعت انتقال گشتاور مجاز n max تجاوز کرد.
2) نژاد درونی
این حداقل سرعت بیش از حد مجاز n دقیقه نباید تحت عملیات مداوم کاهش یابد.
کاهش احتمالی این حداقل سرعت در صورت درخواست
3) نژاد درونی
راه کلید به DIN 6885.11
هنگام سفارش، لطفاً قطر سوراخ dk و جهت چرخش را که از فلش „A“:„R“مسابقه درونی
بیش از حد در جهت عقربه های ساعت، „L“مسابقه درونی در جهت خلاف جهت عقربه های ساعت می گذرد »به دستورالعمل های نصب و نگهداری مراجعه کنید
