دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | CF-1/2-N-SB |

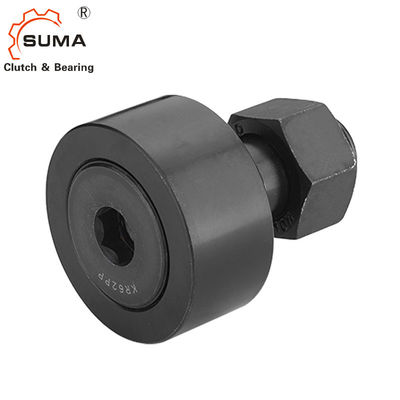

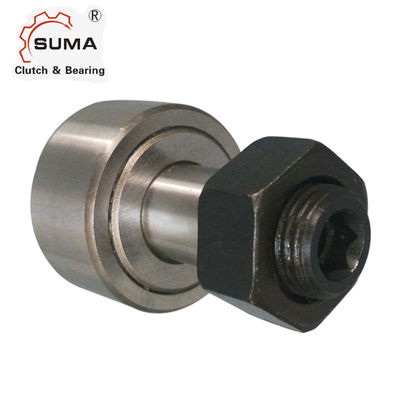

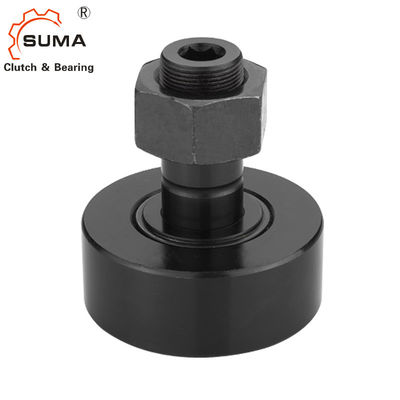

CF-1/2-N-SB متالورژیکی گل میخ متالورژیک بادامک عجیب و غریب
امکانات
گل میخ دارای یک بوش است که روی آن فشار داده شده است که دارای قطر بیرونی غیرعادی است.
این امکان تنظیم در حین نصب را فراهم می کند تا هر گونه عکس العمل را از بین ببرد. محدوده قابل تنظیم برای یک یاتاقان غیرعادی دو برابر خارج از مرکز است.
ابعاد و ظرفیت ها
| شماره مهر و موم | شماره مهر و موم شده | دیا غلتکی.(RD) |
غلتک عرض (W) |
استود دیا. (SD) |
Stud Lgth (SL) |
حداقل سوم طول (TL) |
خوب موضوعات |
اتصالات لوب اندازه (F) |
توصیه کنید توکه |
استاتیک ظرفیت پوند |
پویا ظرفیت پوند |
| CF-1/2-NB | CF-1/2-N-SB | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
| CF-1/2-B | CF-1/2-SB | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-9/16-B | CF-9/16-SB | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-5/8-NB | CF-5/8-N-SB | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
| CF-5/8-B | CF-5/8-SB | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
| CF-11/16-B | CF-11/16-SB | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
| CF-3/4-B | CF-3/4-SB | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |
