دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | YCR |

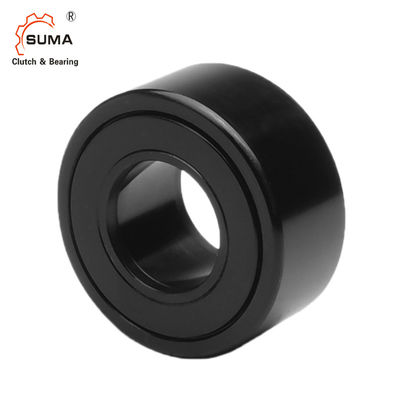

بلبرینگ سوزنی محوری نساجی نوع گل میخ YCR
امکانات
Track Roller یک واحد یاتاقان است که از حلقه بیرونی دیواره ضخیم ماشینکاری شده، غلتک های سوزنی یا مجموعه های غلتکی استوانه ای، یا غلتک سوزن هدایت قفس یا مکمل کامل، حلقه داخلی یا پیچ و مهره تشکیل شده است.با ساختار فشرده چندگانه، دقت چرخش بالا، تنوع زیاد، سازگاری وسیع و نصب آسان، می تواند بار شعاعی بالا و بار ضربه ای خاص را تحمل کند و به طور گسترده در ماشین آلات، ماشین آلات متالورژی، نساجی و چاپ، خطوط پردازش و غیره استفاده می شود.
ابعاد و ظرفیت ها
|
بدون مهر و موم شماره مرجع |
مهر و موم شده شماره مرجع |
مهر و موم شده شماره مرجع |
OD (RD) اینچ |
عرض (W) اینچ |
شناسه (B) اینچ |
عرض بیش از صفحات انتهایی (W1) اینچ |
دیاصفحه انتهایی (E) اینچ |
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0.75 | 0.5 | 0.25 | 0.5625 | 39/64 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0.875 | 0.5 | 0.25 | 0.5625 | 39/64 |
| CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0.625 | 0.3125 | 0.6875 | 25/32 |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1.125 | 0.625 | 0.3125 | 0.6875 | 25/32 |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1.25 | 0.75 | 0.375 | 0.8125 | 63/64 |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1.375 | 0.75 | 0.375 | 0.8125 | 63/64 |
| CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1.5 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1.625 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1.75 | 1 | 0.5 | 1.0625 | 1 1/4 |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1.875 | 1 | 0.5 | 1.0625 | 1 1/4 |
| CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2.25 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
| CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2.5 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2.75 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
| CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1.75 | 1 | 1.8125 | 2 1/8 |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 |
| CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 |
| CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 |
| CYR-5-S | CCYR-5-S | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | |
| CYR-6-S | CCYR-6-S | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | |
| CYR-7-S | CCYR-7-S | 7 | 3.75 | 2.75 | 3.875 | 5 3/16 | |
| CYR-8-S | CCYR-8-S | 8 | 4.25 | 3.255 | 4.5 | 4 3/8 | |
| CYR-9-S | CCYR-9-S | 9 | 4.75 | 3.755 | 5 | 5 1/16 | |
| CYR-10-S | CCYR-10-S | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 |
تصاویر
