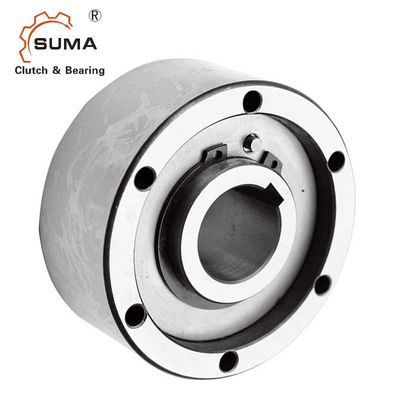

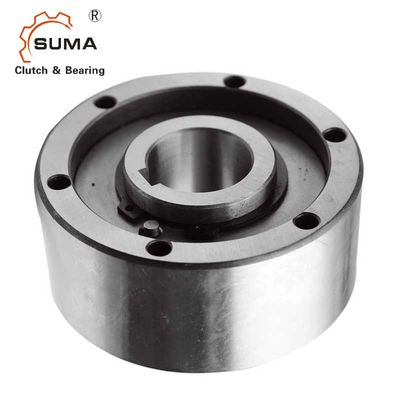

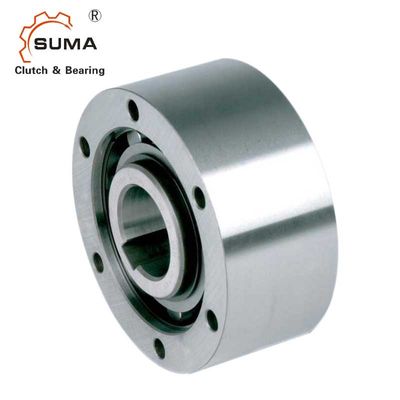

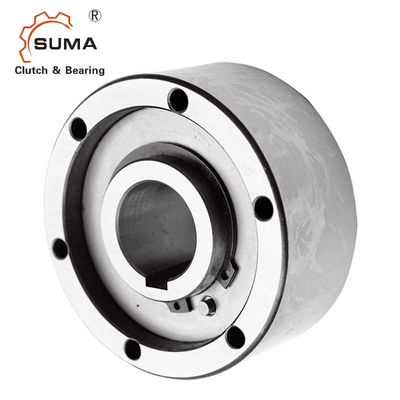

غلتک AA60 GC-D60170 نوع یک طرفه ایندکس کلاچ چرخ آزاد
امکانات
نوع AA یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.
روانکاری استاندارد روغن است.
مسابقه داخلی به شفت کلید خورده است.مناسب برای مرکزیت نژاد بیرونی باید با تحمل H7 باشد.
اتصال نژاد بیرونی از طریق پیچ و مهره به درجه 10.9 یا بهتر است.
این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
داده های فنی
مشخصات | |
مدل | AA60 / GC-D60170 |
مواد | GCr15 |
قطر داخلی | 60 میلی متر |
قطر خارجی | 170 میلی متر |
ضخامت | 78 میلی متر |
ظرفیت گشتاور | 3500 نیوتن متر |
گشتاور را بکشید | 240 نانومتر |
سرعت بیش از حد مسابقه درونی | 800r/min |
سرعت بیش از حد مسابقه بیرونی | 1100r/min |
وزن | 0.7 کیلوگرم |
ساختار | نوع غلتکی |
کاربرد | دستگاه نساجی، پنکه، هواکش، دستگاه چاپ |
بسته | جعبه کارتن، جعبه چوبی یا سفارشی |
شرایط پرداخت | TTL/C، D/A، D/P، Western Union، Paypal |
زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت ها
اندازه | TK1 | سرعت بیش از حد | وزن |
بکشید گشتاور |
||||||||||
dH7 | نیمکس 2) | Namax3) | 7 درهم | D5 | D6 | D3 | ز | O | L | f | س | (کیلوگرم) | TR | |
(میلی متر) | (Nm) | (دقیقه-1) | (دقیقه-1) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
راه کلید به DIN 6885.1
