| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | USNU60 |

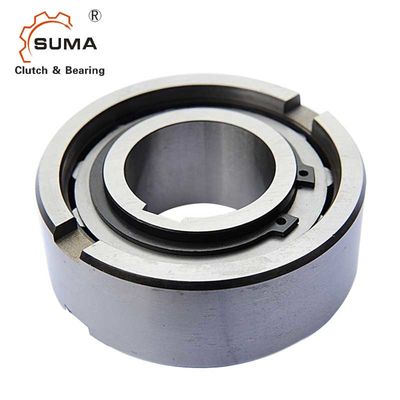

بلبرینگ کلاچ غلتکی یک طرفه USNU سری USNU60
امکانات
چرخ‌های آزاد سری USNU متمرکز بر خود نیستند.بنابراین لازم است یک یا دو یاتاقان در کنار چرخ آزاد قرار دهید تا مسابقه بیرونی بتواند به صورت مرکزی به سمت چرخ داخلی بچرخد.
چرخ های آزاد USNU دارای بلبرینگ هایی با ابعاد مشابه سری 63.. هستند.
نیروهای گشتاور با استفاده از یک کلید از شفت به سطح داخلی و با استفاده از کشنده های جلو یا با استفاده از یک تداخل در صورتی که تلورانس نشیمنگاه K6 باشد از دور بیرونی به نشیمنگاه منتقل می شود.
تلرانس شفت باید h6 یا j7 باشد.تلورانس برای صندلی باید H7 یا F7 باشد.
هنگامی که از کشنده های جلو استفاده نمی شود، تحمل صندلی باید K6 باشد.
قبل از شروع به کار، چرخ‌های آزاد باید با روان‌کننده‌های مناسب مطابق دستورالعمل‌های ارائه شده در صفحه 12 روانکاری شوند. روانکاری روغن زمانی ضروری است که تعداد چرخش‌های زیادی در خنثی انجام شود.
داده های فنی
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور بکشید | |||||||||
|
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
نمونه نصب
