| محل منبع: | چین |
|---|---|
| نام تجاری: | SUMA |
| گواهی: | ISO SGS |
| شماره مدل: | UF30 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | USD25-USD40 PER PIECE |
| جزئیات بسته بندی: | جعبه کارتن |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصول: | بلبرینگ یک طرفه کلاچ چرخ آزاد | مواد: | فولاد بلبرینگ GCr15 |
|---|---|---|---|
| سرعت دوران: | 2100 دور در دقیقه | واحد وزن: | 1.6 کیلوگرم |
| ضمانتنامه: | 1 سال | اندازه: | 30*90*48 میلی متر |
| ظرفیت گشتاور: | 500 نانومتر | OEM: | تایید کنید |
| برجسته: | کلاچ چرخ آزاد 48 میلی متری,بلبرینگ یک طرفه کلاچ آزاد,بلبرینگ یک طرفه کلاچ UF30 |
||

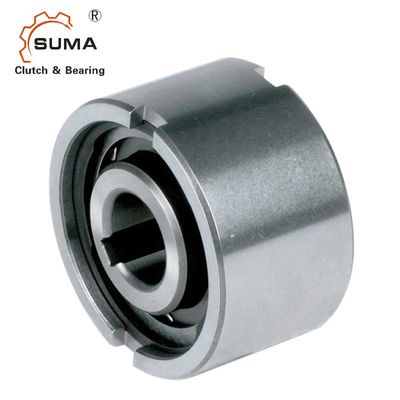

کارخانه بلبرینگ یک طرفه کلاچ چرخ آزاد UF30 سری UF 30*90*48mm
ویژگی هایبلبرینگ یک طرفه کلاچ چرخ آزاد
چرخ‌های آزاد سری UF متمرکز نیستند.بنابراین لازم است که یک یا دو یاتاقان در کنار چرخ آزاد قرار داده شود تا مسابقه بیرونی بتواند به صورت مرکزی به سمت مسابقه داخلی بچرخد.
نیروهای گشتاور با استفاده از یک کلید از شفت به چرخه داخلی و با استفاده از کشنده های جلو از چرخه بیرونی به صندلی منتقل می شود.
تلرانس شفت باید h6 یا j6 باشد.تلورانس برای صندلی باید H7 یا G7 باشد.هنگامی که از کشنده های جلو استفاده نمی شود، تحمل صندلی باید K6 باشد.
قبل از راه اندازی، چرخ های آزاد باید با روان کننده های مناسب مطابق دستورالعمل های ارائه شده در صفحه 12 روغن کاری شوند. روانکاری روغن زمانی ضروری است که تعداد چرخش های زیادی در حالت خنثی انجام شود.
ابعاد و ظرفیت هایبلبرینگ یک طرفه کلاچ چرخ آزاد
| تایپ کنید | اندازه | سرعت بیش از حد | وزن | ||||||||
| UF | دH7 | تیKN1) | nimax2) | nآمکس3) | Dn6 | D5 | D6 | ال | تی | بH11 |
|
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 10 تا 13 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
نصب و اتصال
