دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | CCFH 3 1/4 S |

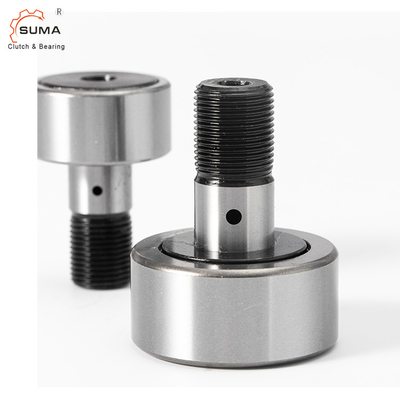

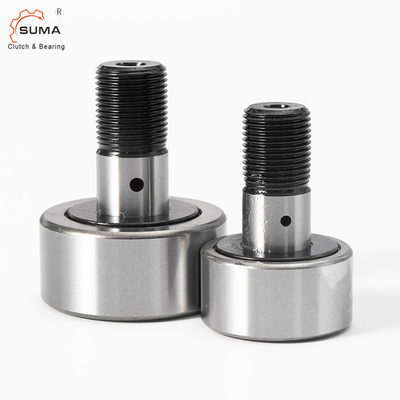

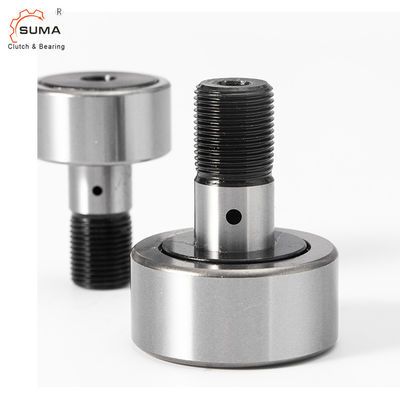

CCFH 3 1/4 S Heavy Duty Stud Type Follower Bearing for Auto Plants
امکانات
عملکرد معمولی یک دنبال کننده بادامک، ارائه پشتیبانی ضد اصطکاک حرکت خطی یا دنبال کردن سطح بادامک است.
SUMA Stud Cam Follower برای مقاومت در برابر شوک متناوب، بارگذاری و الزامات دقت مرتبط با این برنامه ها طراحی شده است.
کاربرد :
| خوردنی و آشامیدنی | تجهیزات بسته بندی | جابجایی مواد واحد |
| گیاهان خودرو | حفاری نفتی | کارخانه های فولاد |
| منسوجات / چاپ | تجهیزات اتوماسیون | ابزارهای ماشینی |
داده های فنی
ابعاد و ظرفیت ها
| مهر و موم شده BRG. نه |
مهر و موم شده BRG. نه |
غلتک DIA (RD) |
غلتک WIDTH (W) |
STUD DIA (SD) |
STUD طول (SL) |
MIN نخ طول (TL) |
خوب نخ |
سوراخ روغن | مسکن DIA +.0002 -.0003 |
RRCOM. CL AMPING گشتاور LBS. که در |
حداکثر استاتیک ظرفیت LBS. |
پایه ای DYN. رتبه بندی LBS. |
|
| سوراخ مرکز (HC) |
سوراخ DIA (HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-S | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-S | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 1/2 | CFH-1 1/2-S | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-S | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 10003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 10003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/2 | CFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/2 | CFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4000 | 2000 | 2000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 20003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6000 | 3.250 | 3000 | 6 | 3 | 3-12 | 1 | 3/16 | 30003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 | |
تصاویر
