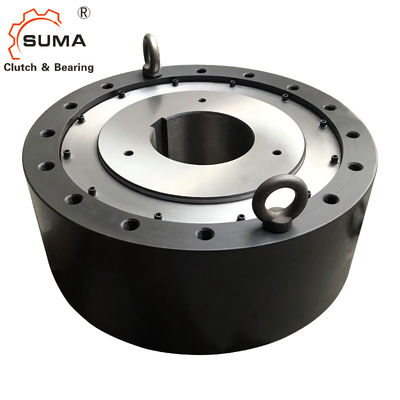

BS85 BS85-70 BS85-75 BS85-80 BS85-85 یک طرفه لوله های پشت بند کلاچ کام کلاچ
ویژگی های چرخ آزادبازپرداخت کلاچ
کلاچ های کام سری BS برای کاربردهایی طراحی شده اند که در آن باید از چرخش معکوس گره سر انتقال دهنده با سرعت آهسته جلوگیری شود (backstopping).
کاتالوگ چرخ آزادبازپرداخت کلاچبراي انتخاب شما
BS160HS-BS450HSبازپرداخت کلاچورق اطلاعات
مدل | چرخش | مکس | بکش | A | ب | C | PCD | E | S | H-M اندازه × ارتفاع × تعداد حفره ها | روغن | مقدار |
ظرفیت | بیش از حد | چرخش | D | سوراخ پرکننده | روغن | |||||||
(N·m) | (ر/دقيقه) مسابقه داخلي | (N·m) | (سطح) | (کیلوگرم) | ||||||||
BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 ×16 | PT 1/4 | 3.6 |
BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0 ×18 | PT 1/4 | 6.9 |
BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
مدل | چرخش | حداکثر تجاوز |
تورک کشش (N-m) |
A | ب | C | PCD | E | S |
H-M اندازه × ارتفاع × شماره حفره های استخراج شده |
ظرفیت (Nm) | (r/min) مسابقه داخلی | D | ||||||||
BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
JIS جدید | OldJIS | قطر حفاری | ||
راه کلیدی | راه کلیدی | محدوده | و. مین | W.Max |
JISB1301-1996 | JISB1301-1959 | (ملی متر) | (کیلوگرم) | (کیلوگرم) |
ISO R773 | ||||
BS30-30J | BS30-30E | 20 تا 30 | 2.3 | 2.1 |
BS50-45J | BS50-45E | 30 تا 50 | 4.7 | 4 |
BS50-50J | BS50-50E | |||
BS65-40J | BS65-40E | از 40 تا 65 | 13 | 11.5 |
BS65-45J | BS65-45E | |||
BS65-50J | BS65-50E | |||
BS65-55J | BS65-55E | |||
BS65-60J | BS65-60E | |||
BS65-65J | BS65-65E | |||
BS75-60J | BS75-60E | 50 تا 75 | 14.7 | 13.1 |
BS75-65J | BS75-65E | |||
BS75-70J | BS75-70E | |||
BS75-75J | BS75-75E | |||
BS85-70J | BS85-70E | از 60 تا 85 | 27.2 | 24.7 |
BS85-75J | BS85-75E | |||
BS85-80J | BS85-80E | |||
BS85-85J | BS85-85E | |||
BS95-80J | BS95-80E | از 70 تا 95 | 32.2 | 29.4 |
BS95-85J | BS95-85E | |||
BS95-90J | BS95-90E | |||
BS95-95J | BS95-95E | |||
BS110-85J | BS110-85E | 80 تا 110 | 38.6 | 34.2 |
BS110-95J | BS110-95E | |||
BS110-100J | BS110-100E | |||
BS110-105J | BS110-105E | |||
BS110-110J | BS110-110E | |||
BS135 | BS135 | از 90 تا 135 | 76.1 | 68 |
BS160HS | BS160HS | 100 تا 160 | 120 | 103 |
BS200HS | BS200HS | 100 تا 200 | 200 | 163 |
BS220HS | BS220HS | 150 تا 220 | 390 | 338 |
BS250HS | BS250HS | 175 تا 250 | 760 | 689 |
BS270HS | BS270HS | 200 تا 270 | 850 | 774 |
BS300HS | BS300HS | 230 تا 300 | 1,400 | 1,300 |
BS350HS | BS350HS | 250 تا 350 | 2,300 | 2,120 |
BS425HS | BS425HS | 325 تا425 | 3,300 | 2,960 |
BS450HS | BS450HS | 350 تا 450 | 3,700 | 3,400 |
سوال:چجوري ميخواي با " بي اس باکسپوت کلاش " همراه بشي ؟
سوال:ميتونم ازش استفاده کنمبازپرداخت کلاچنمونه ها از طرف تو؟
ج: بسیار توصیه می شود که برای بررسی کیفیت از نمونه ها درخواست کنید.
سوال:می تونی قول بدیبازپرداخت کلاچدر زمان؟
در هر زمان با ما تماس بگیرید
