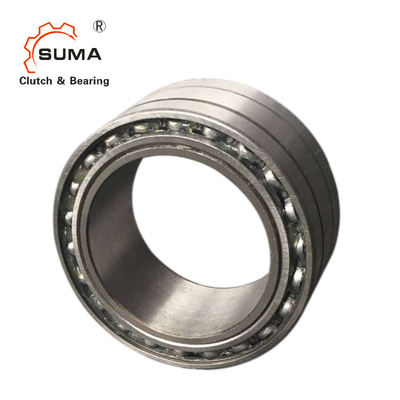

GFK40 GFK40 Backstop Clutch Freewheel Overrunning Clutch GFK40 در حال حرکت است
لوله های یک طرفه FGK40
ویژگی های گارینگ های یک طرفه GFK
GFK20 Overrunning Clutch می تواند به عنوان:
1.برابر شدن کلاچ
2. کلاش پشتی
3کلاچ شاخص
ابعاد و ظرفیت هایگیرنده های یک طرفه GFK
نوع | اندازه |
TKN1) |
سرعت بیش از حد |
قرار دادن سری
|
بارگذاری | ||||||||
رولر داین |
توپ ها داین |
رولر به سرعت |
توپ ها به سرعت |
||||||||||
GFK |
d | nimax2) | namax3) | C | C | C0 | C0 | D | L | r | |||
[ملم] | [Nm] | [دقيقه-1] | [دقيقه-1] | [N] | [N] | [N] | [N] | [ملم] | [ملم] | [ملم] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
یادداشت ها
1) Tmax = 2 × TKN
️ به صفحه 10 تا 13 انتخاب مراجعه کنید
2) تجاوزات نژادي داخلي
3) تجاوزات نژادي خارجي
به دستورالعمل نصب و نگهداری در صفحات 16 تا 19 مراجعه کنید.
نصب و اتصالگیرنده های یک طرفه GFK

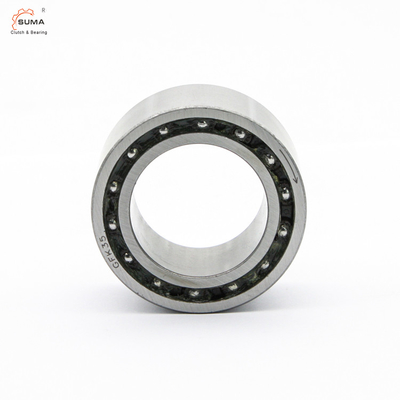

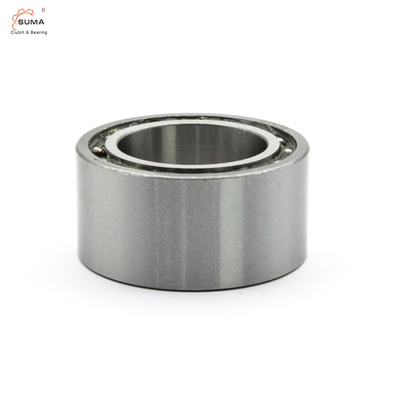

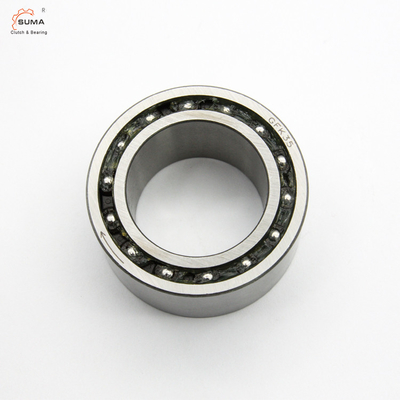

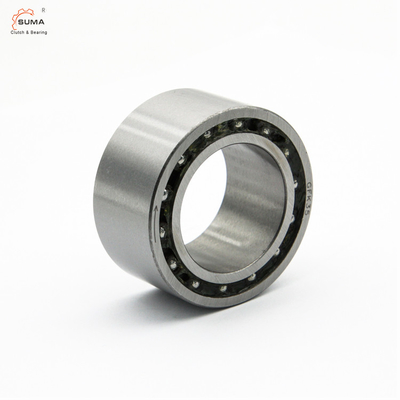

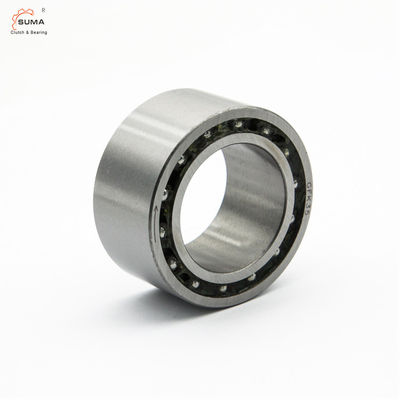

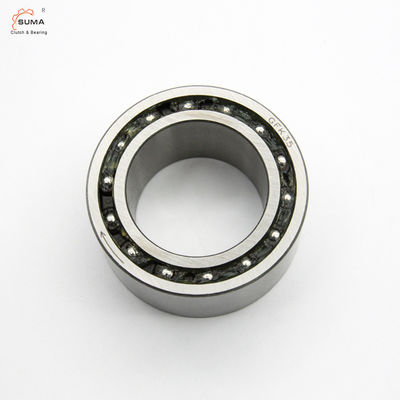

عکس ازگیرنده های یک طرفه GFK
