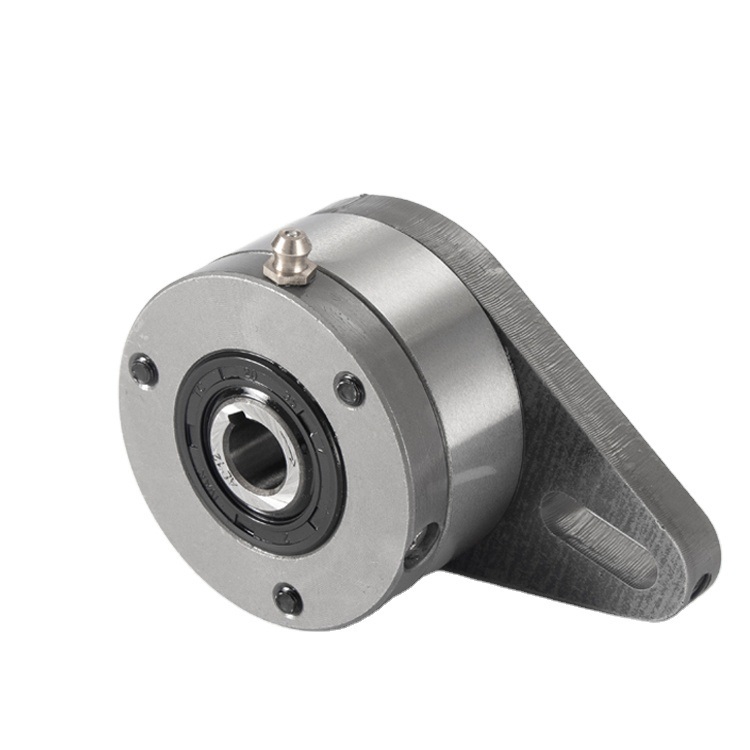

کلاچ پشتی یک طرفه لاجری کلاچ با ظرفیت گشت و گذار 1025Nm سرعت بیش از حد 3100min-1 و دقت P0

نام تجاری:	SUMA
شماره مدل:	GFR80F3F4 GFR80F2F3 GL80F5D2
مقدار تولیدی:	2
قیمت:	$520-550

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

جیانگسو ، چین

رتبه دقیق:

نوع مهر و موم:

مهر و موم شده

حوزه گشتاور:

55-70000 نانومتر

سرعت بیش از حد:

200-3100 دقیقه 1

محدوده وزن:

1.4-214 کیلوگرم

مادی:

GCR15

قطر داخلی:

12-150 میلی متر

قطر بیرونی:

62-400 میلی متر

پشتیبانی بلبرینگ:

160 سری

الزام روغن کاری:

روغن کاری شده

استاندارد:

DIN 6885.1

انواع پوشش:

F2F3/F3F4

حداکثر گشتاور:

70000 نانومتر

حداکثر سرعت:

3100 دقیقه 1

دامنه ابعاد:

D: 62-400mm ، D2: 20-200mm ، C: 10-68mm

برجسته کردن:

ظرفیت گشتاور 1025Nm کلاچ پشتی

سرعتی بیش از حد 3100min-1 یک طرفه کلاهک

درجه دقت P0 لوله های چرخ آزاد

توضیحات محصول

GFR80F3F4 GFR80F2F3 GFR 80 F3F4 بازپرداخت بازپرداخت یک طرفه ولگرد آزاد

خلاصه ی محصول

گارینگ های کلاچ پشت سری GFR چرخ های آزاد نوع رول هستند که برای کاربردهای صنعتی طراحی شده اند. این واحدهای مستقل و مهر و موم دارای پشتیبانی گارینگ هستند و از دو گارینگ سری 160 استفاده می کنند..

ویژگی های کلیدی

مدل: GFR...F2F3/GFRN...F3F4
ماده: فولاد حامل GCr15
محدوده قطر داخلی: ۱۲ تا ۱۵۰ میلی متر
محدوده قطر بیرونی: 62-400mm
ظرفیت گشتاور: 1025Nm
محدوده وزن: 1.4-214kg
گزینه های بسته بندی: جعبه کارتن / جعبه چوبی

مشخصات فنی

نوع	اندازه (ملی متر)	چرخش (Nm)	سرعت بیش از حد (min-1)	ابعاد (ملی متر)	وزن (کیلوگرم)
GFR...F2F3/GFR...F3F4	12	55	3100	62×20×10	1.4
GFR...F2F3/GFR...F3F4	15	125	2800	68×25×10	1.8
GFR...F2F3/GFR...F3F4	150	70000	200	400×200×68	214

یادداشت های نصب و کار

در صورتی که واحدها جدا شده تحویل داده شوند، باید قبل از استفاده با روغن روان شوند.
پوشش F3 به عنوان بازوی چرخش با بولت توقف یکپارچه عمل می کند
پوشش F2 و F4 شامل پیچ های پر کردن روغن، تخلیه و سطح
پوشش F4 نیاز به مهر و موم صفحه پایان گره برای جلوگیری از نشت روغن دارد
جهت چرخش را می توان در محل انتخاب کرد

یادداشت های فنی

1) T max = 2 × T KN

2) تجاوزات نژادي داخلي

3) تجاوزات نژادي خارجي

راه کلیدی به استاندارد DIN 6885.1

تصاویر محصول
