| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | RCB061014 |

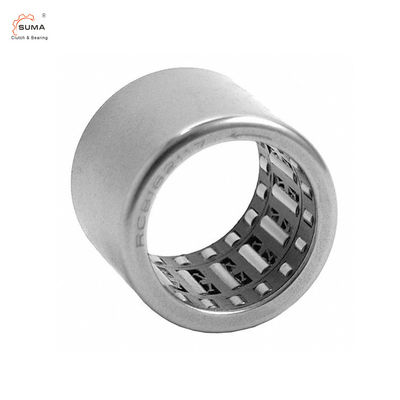

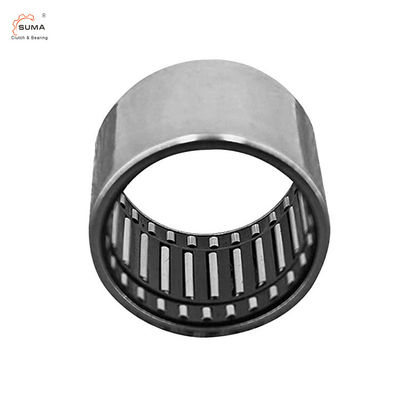

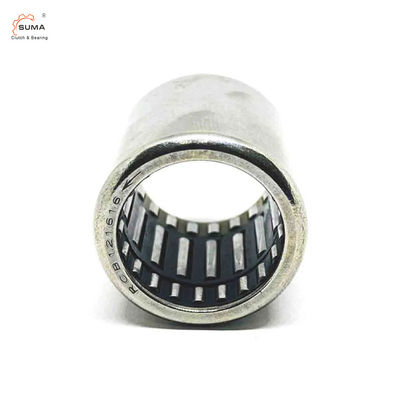

RCB061014 یک طرفه سوزن غلتک
داده های فنی
مورد: RC RCB One WAy Needle Roller Bearings
جنس: GCr15 / ST14 / فولاد ضد زنگ
محدوده سوراخ داخلی: 6.35-25.4 میلی متر
محدوده سوراخ بیرونی: 11.112-33.338 میلی متر
محدوده ارتفاع: 12.7-26.99 میلی متر
محدوده گشتاور: 1.9-45 نیوتن متر
بسته بندی: بسته رول + جعبه کارتن
ابعاد و ظرفیت ها
| FC، FCB | RC، RCB | ||||||||||
| 轴承型号 بلبرینگ | 近似重量 جرم تقریبا |
主要尺寸 تعیین |
轴承型号 تعیین بلبرینگ | 近似重量 جرم تقریبا |
主要尺寸 تعیین |
||||||
| Fw | دی | سی | 转动力矩Torgue Ma | Fw | دی | سی | 转动力矩Torgue Ma | ||||
| g | میلی متر | نیوتن متر | g | میلی متر | نیوتن متر | ||||||
| FC4K | 1 | 4 | 8 | 6 | 0.34 | RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 | RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 | RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 | RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 | RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
اینRCBفنجان کشیده شده یک طرفه بلبرینگ سوزنی و مجموعه بلبرینگ با یک قفس کلاچ پلاستیکی، گشتاور را بین شفت و محفظه در یک جهت منتقل می کند و اجازه می دهد تا در جهت مخالف به صورت آزاد عبور کند.
دارای یک غلتک در هر انتهای کلاچ برای تحمل بارهای شعاعی و یک پوسته فولادی بیرونی فنجانی است که مقطع کوچکی را برای استفاده در فضاهای محدود فراهم می کند.
پوسته بیرونی به عنوان مسیری برای کلاچ و غلتک های یاتاقان عمل می کند، و کلاچ دارای یک قفس پلیمری رزین استیل با فنرهای برگ یکپارچه برای کار در دماهای تا 200 درجه فارنهایت (90 درجه سانتیگراد) است.
غلتک ها از فولاد کروم با کربن بالا و سخت شده برای تحمل گرما و دوام ساخته شده اند و مجموعه با گریس صابون لیتیوم بسته بندی شده است.
این کلاچ غلتکی سوزنی فنجانی و مجموعه بلبرینگ در کاربردهای مختلفی مانند تجهیزات ورزشی، دستگاه پخش حوله کاغذی، ماشین‌های اداری و لوازم خانگی و غیره استفاده می‌شود.
