نام محصول: | بلبرینگ کلاچ یک طرفه ASNU100 NFS100 TFS100 | مواد: | فولاد بلبرینگ GCr15 |
---|---|---|---|
ظرفیت گشتاور: | 7250 نیوتن متر | سرعت دوران: | 680 دور در دقیقه |
واحد وزن: | 12.6 کیلوگرم | ضمانتنامه: | 1 سال |
اندازه: | 100*215*73 میلی متر | OEM: | تایید کنید |
برجسته: | غلتک یک طرفه ASNU,غلتک یک طرفه Freewheel,کروم استیل یک طرفه اسپراگ |

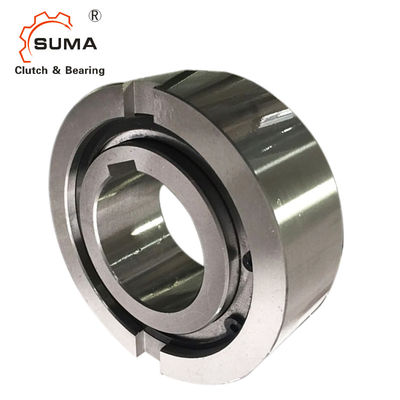

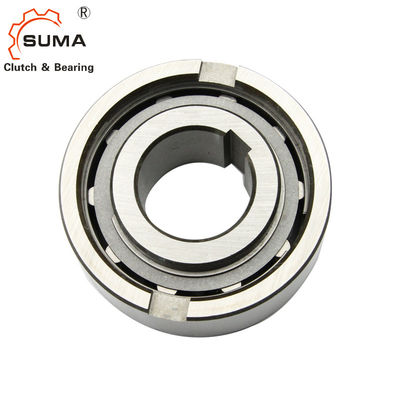

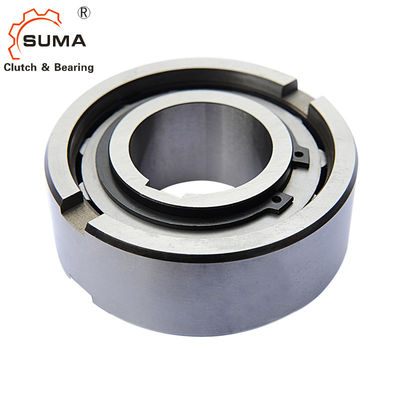

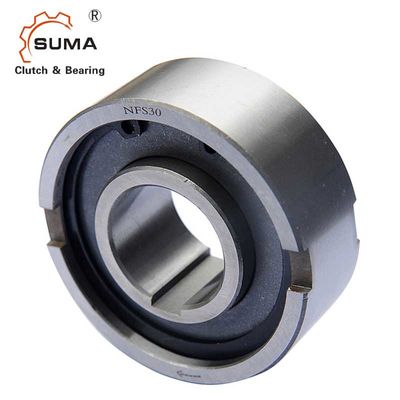

غلتک یک طرفه ASNU NFS TFS کروم فولادی آزاد
امکانات
ASNU NFS TFS یک نوع غلتکی بدون یاتاقان است.یاتاقان ها محوری و بار شعاعی هستند.روغن کاری و آب بندی نیز باید با نصب انجام شود.
از آنجایی که کلاچ یک طرفه ASNU NFS از نوع غلتکی بدون پشتیبانی از یاتاقان است، برای تحمل بارهای محوری و شعاعی به یاتاقان ها نیاز است.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت است، تا به یک پرس فیتن محفظه H7 بدهد.
داده های فنی
نام محصول | بلبرینگ کلاچ یک طرفه |
مدل | ASNU100 |
مواد | فولاد کروم GCr15 |
قطر داخلی | 100 میلی متر |
قطر خارجی | 215 میلی متر |
ظرفیت گشتاور | 7250 نیوتن متر |
وزن | 12.6 کیلوگرم |
بسته | جعبه کارتن / جعبه چوبی |
شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
زمان تحویل | 10-15 روز |
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور را بکشید | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
