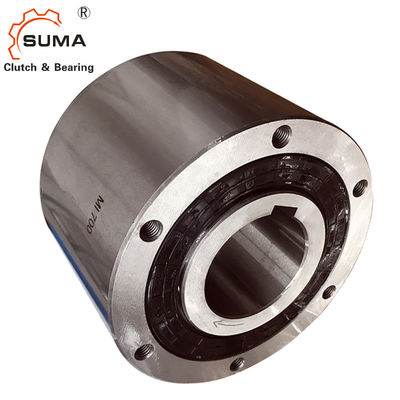

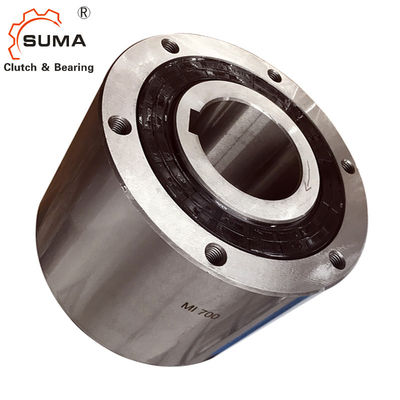

بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1
  • بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1
  • بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1
  • بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1

بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1

محل منبع چین
نام تجاری SUMA
گواهی ISO SGS
شماره مدل MG500 MI500
جزئیات محصول
نام محصول:
بک استاپ کلاچ MG500 MI500
ظرفیت گشتاور:
1593 نیوتن متر
سرعت دوران:
2700 دور در دقیقه
واحد وزن:
5 کیلوگرم
ضمانتنامه:
1 سال
اندازه:
44.45 * 92.08 * 89 میلی متر
مواد:
فولاد بلبرینگ GCr15
OEM:
تایید کنید
برجسته:

بلبرینگ کلاچ بادامک MG500

,

یاتاقان کلاچ بادامک 1 جهت دار

,

بلبرینگ کلاچ بادامک 5 کیلوگرمی

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1
قیمت
USD130-USD180 PER PIECE
جزئیات بسته بندی
جعبه کارتن
زمان تحویل
7-10 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، Western Union، Paypal
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول

              بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1

امکانات

1. کلاچ خود حاوی طراحی شده برای برنامه های کاربردی با سرعت بالا.

2. مونتاژ قفس بادامک برای عملکرد بهینه و افزایش ظرفیت مهندسی شده است.

3. دو بلبرینگ برای پشتیبانی از بار شعاعی و هم مرکز بودن بین مسابقه ها گنجانده شده است.

4. مهر و موم های تماس مثبت لب یا نمدی برای روانکاری گریس یا روغن.

5. سوراخ های کوبیده در انتهای مسابقه بیرونی برای نصب اجزای کمکی ماشین کاری می شوند.

6. سوراخ متریک و راه کلید موجود است.

7. لوازم جانبی نصب موجود است.

سری MG300A – 700A

در درجه اول برای برنامه های کاربردی عمومی، Overrunning، back-stop و نمایه سازی وظیفه سبک استفاده می شود.مدل MG انرژی‌دهی دقیق فنر را برای ایجاد عمر طولانی مدت سایش ارائه می‌دهد.

سری MI300A – 700A

برای نمایه سازی با کارایی بالا توصیه می شود، برای برنامه های بیشتر از 150 ضربه در دقیقه یا برنامه هایی که به دقت نمایه سازی بالایی نیاز دارند استفاده می شود.شامل یک ثبت اختراع، اینرسی کم

قفس و فنر انرژی زا برای واکنش سریع بادامک.

سری MO300A – 700A

ساخته شده با مهر و موم گریس نمدی برای به حداقل رساندن کشش مهر و موم برای کاربردهای سرعت بالای مسابقه داخلی.مدل MO با روغن کاری گریس استاندارد ارائه می شود.

سری MR300A – 700A

در نظر گرفته شده برای دور زدن مسابقه بیرونی با سرعت بالا، دارای ساختار منحصر به فرد قفس بادامک است که از نیروی گریز از مرکز برای به حداقل رساندن کشش بادامک استفاده می کند. سرعت رانندگی کلاچ نمی تواند از دور در دقیقه نشان داده شده در جدول برای مسابقه داخلی تجاوز کند.

داده های فنی

مورد MG/MR/MO/MI500A
دقت، درستی P6
تایپ کنید طب مکمل و جایگزین
اندازه سوراخ (میلی متر) 44.45
نژاد بیرونی (میلی متر) 92.08
گشتاور (KN) 1593
حداکثرغلبه بر مسابقه داخلی (چرخه/دقیقه) 2700
گشتاور کشیدن (Nm) 0.5
وزن (کیلوگرم) 5
بسته جعبه کارتن / جعبه چوبی
زمان تحویل 7-10 روز پس از تایید سفارش
شرایط پرداخت L/C، T/T، D/P، D/A، Western Union

ابعاد و ظرفیت ها

MG MI .jpg

مدل گشتاور بکشید حداکثر حداکثر

منفذ

اندازه

آ ب
(h7)
سی PCD
دی
E اف اس HM وزن
(کیلوگرم)
غلبه بر شماره از
ظرفیت گشتاور (r/min) نمایه سازی

ضربه زده شد

سوراخ ها

(Nm) (Nm) درونی بیرونی

(چرخه

/ دقیقه)

دیا

کلید

مسیر

×اندازه×پیچ
نژاد نژاد (H7)
ام جی 300 314 0.23 2800 900 _ 19 5×2 63 77 60 66 10.4 28.5 13 4xM6xP1.0 1.8
MI 300 0.31 50 _ 300
ام جی 400 539 0.29 2600 800 _ 22 5×2 70 88 67 73 10.7 31.7 16 4XM8xP1.25 2.7
MI 400 0.38 50 _ 300
ام جی 500 1620 0.51 2400 800 _ 31.5 7x3 89 108 86 92 12.3 44.4 16 4XM8xP1.25 5
MI 500 0.68 50 _ 300
ام جی 600 3140 0.85 2100 700 _ 50 12x3.5 95 136 92 120 12.8 69.8 16 6xM8xP1.25 8.6
MI 600 1.54 30 _ 300
ام جی 700 5880 1.7 1500 500 _ 70 18x6 127 180 124 160 19.8 101.5 20 6xM10xP1.5 19.5
MI 700 2.63 30 _ 300
ام جی 750 9500 3.43 1800 600 _ 85 24x6 153 200 150 175 75 110 25 8xM14xP2.0 37
MI 750 4.12 30 _ 300
ام جی 800 17600 5.39 1300 475 _ 110 28x7 158 250 155 220 77.5 140 25 8xM16xP2.0 46.5
MI 800 8.33 20 _ 300
ام جی 900 24500 6.77 1200 400 _ 135 35x9 165 300 160 265 80 170 32 10xM16xP2.0 70.5
MI 900 9.41 20 _ 300
ام جی 1000 33800 8.14 1200 325 _ 160 38x10 188 370 180 325 90 200 32 12xM16xP2.0 108.5
MI 1000 12.74 2 _ 300
ام جی 1100 78400 15 350 _ _ 185 45x14 260 470 250 415 125 260 40 12xM20xP2.5 250
MI 1100 22.15 20 _ 150
ام جی 1200 95100 17.64 300 _ _ 200 45x14 260 500 250 440 125 280 45 12xM24xP3.0 280
MI 1200 27.54 20 _ 150
ام جی 1300 176000 18.72 250 _ _ 250 56x17.5 280 600 260 530 130 340 50 12xM30xP3.5 410
MI 1300 28.13 20 _ 150


مدل

خیر

گشتاور

ظرفیت

گشتاور را بکشید حداکثر سرعت بیش از حد ابعاد وزن
مسابقه درونی نژاد بیرونی آ ب سی دی E اف
نیوتن متر نیوتن متر     میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر کیلوگرم
MG300A 373 0.2 2900 800

76.15/

76.20

66.68 60.33 63.5 28.58 8.9 2
MI300A - -
MO300A 3600 800
MR300A 800 2900
MG400A 542 0.3 2700 800

88.85/

88.90

73.03 66.68 69.9 31.75 11.4 3
MI400A - -
MO400A 3600 800
MR400A 800 2700
MG500A 1593 0.5 2400 750

107.90/

107.95

92.08 85.73 88.9 44.45 12.4 5
MI500A - -
MO500A 3000 750
MR500A 750 2400
MG600A 3051 0.9 1800 700

136.47/

136.53

120.65 92.08 95.3 69.85 12.7 9
MI600A - -
MO600A 2400 700
MR600A 700 2100
MG700A 6779 1.8 1200 400

180.92/

180.98

158.75 123.83 127.0 101.60 17.3 20
MI700A - -
MO700A 2000 400
MR700A 400 1750

مدل

خیر

ابعاد

No.of Tap

(کوه) سوراخ

اندازه ریسمان عمق نخ قابل استفاده روغن لوب کپ اوز وزن
سی دی E اف
اینچ میلی متر اینچ میلی متر اینچ میلی متر اینچ میلی متر اینچ میلی متر اینچ میلی متر پوند کیلوگرم
MG300A 2.375 60.33 2.50 63.5 1.125 28.58 0.35 8.9 4 0.250-28 6.35-711 0.500 12.70 روغن 0.85 4 2
MI300A روغن 1.25
MO300A گریس 0.5
MR300A روغن 0.85
MG400A 2.625 66.68 2.75 69.9 1.250 31.75 0.45 11.4 4 0.313-24 7.94-610 0.625 15.88 روغن 1.1 6 3
MI400A روغن 1.4
MO400A گریس 0.5
MR400A روغن 1.1
MG500A 3.375 85.73 3.50 88.9 1.750 44.45 0.48 12.4 4 0.313-24 7.94-610 0.625 15.88 روغن 1.8 11 5
MI500A روغن 3.0
MO500A گریس 1.0
MR500A روغن 1.8
MG600A 3.625 92.08 3.75 95.3 2.750 69.85 0.50 12.7 6 0.313-24 7.94-610 0.625 19.05 روغن 2.8 19 9
MI600A روغن 4.5
MO600A گریس 1.5
MR600A روغن 2.8
MG700A 4.875 123.83 5.00 127.0 4000 101.60 0.68 17.3 8 0.375-24 9.53-610 0.750   روغن 4.6 43 20
MI700A روغن 10.9
MO700A گریس 2.9
MR700A روغن 4.6
مدل ظرفیت گشتاور

بیشترین

بیش از حد دور در دقیقه

اسمی

کشیدن بیش از حد

سوراخ های سهام 1 کلیدهای 1 ابعاد
آ ب
Lb-ft نیوتن متر نژاد درونی نژاد بیرونی Lb-ft نیوتن متر اینچ میلی متر اینچ میلی متر اینچ میلی متر اینچ میلی متر
MG300A 275 373 2900 800 0.17 0.2 0.500 12.70 0.125×0.167 3.18×4.24

3000

2.998

76.15

/76.20

25/8 66.68
MI300A - - 0.625 15.88 0.188×0.094 4.76×2.38
MO300A 3600 800 0.750 19.05 0.188×0.094 4.76×2.38
MR300A 800 2900
MG400A 400 542 2700 800 0.21 0.3 0.625 15.88 0.188×0.094 4.76×2.38

3.500

3.498

88.85

/88.90

27/8 73.03
MI400A - - 0.750 19.05
MO400A 3600 800 0.875 22.23
MR400A 800 2700
MG500A 1175 1593 2400 750 0.38 0.5 0.875 22.23 0.188×0.094 4.76×2.38

4.250

4.248

107.90

/107.95

35/8 92.08
MI500A - - 1000 25.40 0.25×0.125 4.76×2.38
MO500A 3000 750 1.125 28.58 0.25×0.125 6.35×3.18
MR500A 750 2400 1.250 31.75 0.25×0.125 6.35×3.18
MG600A 2250 3051 1800 700 0.63 0.9 1.250 31.75 0.25×0.125 6.35×3.18

5.375

5.373

136.47

/136.53

43/4 120.65
1.375 34.93 0.313×0.156 7.94×3.97
MI600A - - 1.500 38.10 0.375×0.188 9.53×4.76
    1.625 41.28 0.375×0.188 9.53×4.76
MO600A 2400 700 1.750 44.45 0.375×0.188 9.53×4.76
1.937 49.20 0.50×0.188 9.53×4.76
MR600A 700 2100 2000 50.80 0.50×0.188 12.7×4.76
MG700A 5000 6779 1200 400 1.3 1.8 2000 50.80 0.50×0.250 12.7×6.35

7.125

7.123

180.92

180.98

61/4 158.75
MI700A - - 2.250 57.15 0.50×0.250 12.7×6.35
2.437 61.90 0.50×0.250 12.7×6.35
MO700A 20000 400 2.500 63.50 0.625×0.313 15.88×7.94
2.750 69.85 0.625×0.313 15.88×7.94
MR700A 400 1750 2.937 74.60 0.625×0.125 15.88×3.18


نصب و اتصال

MG MI .jpg

تصاویر





بلبرینگ کلاچ بادامک بک استاپ 1 جهت دار MG500 High Speed ​​1 4
