FXM.pdfگیربکس بک استاپ یک طرفه کلاچ FXM76-25NX 5000 دور در دقیقه
ویژگی های FXM76-25NX Overrunning Backstop Clutch
درخواست به عنوان
برای کاربرد به عنوان backstop در تاسیسات با سرعت بالا در عملیات چرخ آزاد.
برای کاربرد به عنوان کلاچ بیش از حد در تاسیسات با سرعت کم در عملیات رانندگی.
Freewheels FXM یکپارچه، بدون تکیه گاه یاتاقان و با sprag lift-off X هستند. هنگامی که حلقه داخلی با سرعت بالا میچرخد، Sprag Lift-off X عملکرد چرخ آزاد بدون سایش را تضمین میکند.چرخ های آزاد FXM به صورت زیر استفاده می شوند:
بک استاپ
اطلاعات فنی FXM76-25NXبیش از حد بلبرینگ کلاچ
مورد | FXM76-25NX |
مواد | GCr15 |
بی حوصله دیا. | 45-60 میلی متر |
دیا بیرونی. | 140 میلی متر |
عرض | 35 میلی متر |
ظرفیت گشتاور | 1200 نیوتن متر |
وزن | 3.1 کیلوگرم |
بسته | جعبه کارتن، جعبه چوبی یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
تایپ کنید |
د | آ | ب | دی | E | اف | جی | جی | L | پ | تی | U | V | دبلیو | ز** | وزن | ||||||
میلی متر | ||||||||||||||||||||||
میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم | ||||
FXM 31-17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1،3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1،7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2،8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3،1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4،2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6،9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7،4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8،8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12،7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19،8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
یادداشت:
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.
گشتاور اسمی نظری فقط برای تمرکز ایده آل بین حلقه داخلی و خارجی اعمال می شود.در عمل، متمرکز بودن تحت تأثیر بازی بلبرینگ و خطاهای مرکزیت قطعات همسایه قرار می گیرد.
سپس گشتاورهای اسمی مشخص شده در جدول اعمال می شود، در حالی که در صورت درخواست، سرعت های موجود (TIR) در نظر گرفته می شود.

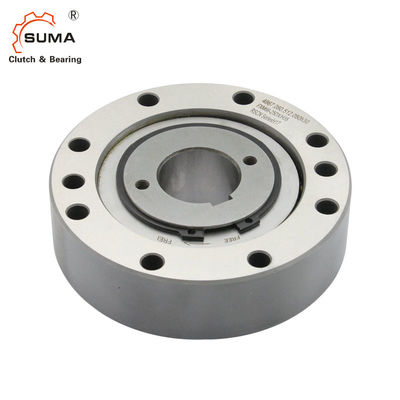

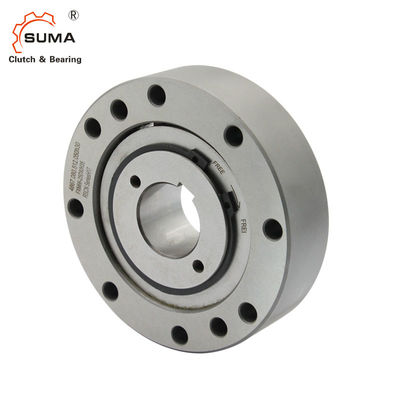

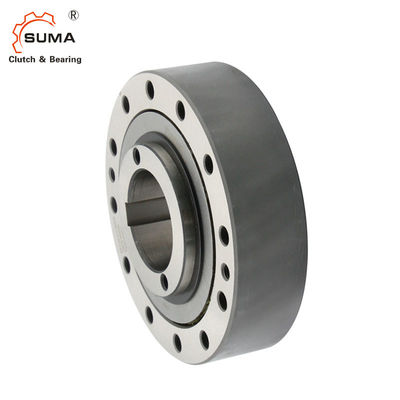

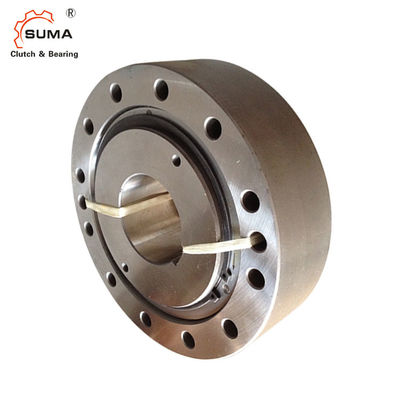

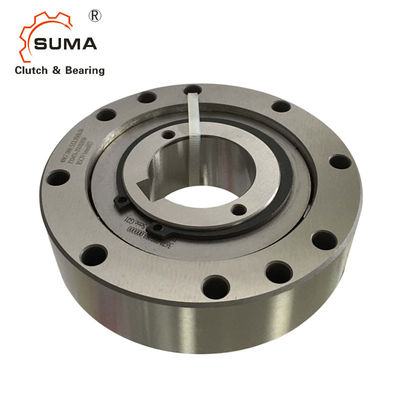

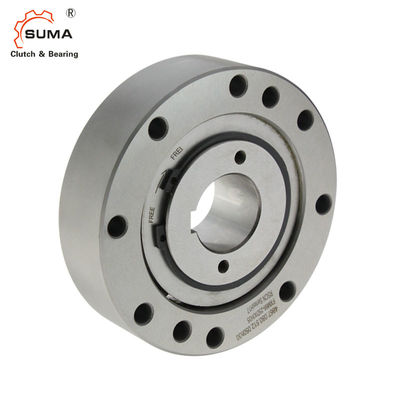

عکس هایبیش از حد بلبرینگ کلاچ
