| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BB25 |

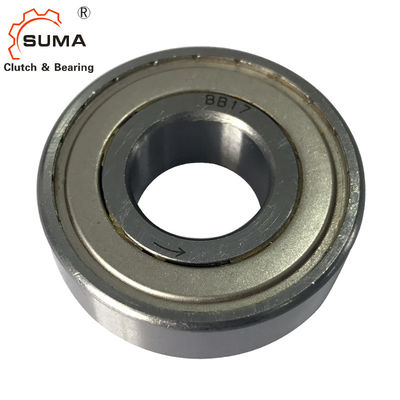

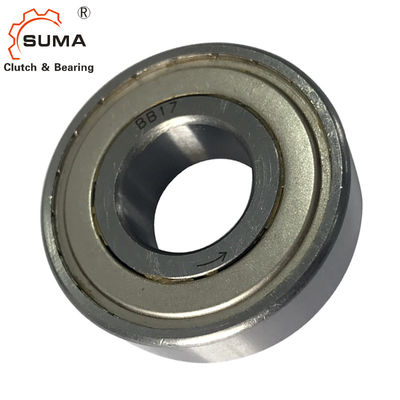

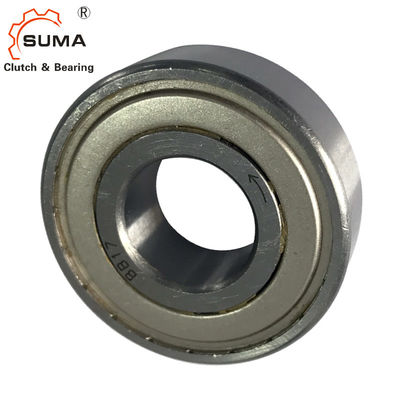

بلبرینگ کلاچ بادامک Sprag BB25 One Way OD 52MM
ویژگی
1. سری BB بادامک کلاچ برای نصب پرس فیت طراحی شده است.
2. سری BB-1K-K و BB-2GD 1K-K دارای یک کلید در مسابقه داخلی هستند.کلیدهای به جز سایز 25 هستند
با استاندارد DIN 6885 ساخته شده است. 3، BB40-1K-K و BB40-2GD 1K-K با استاندارد DIN 6885 ساخته شده اند. 1.
3. سری BB-2K-K دارای یک کلید در هر دو نژاد داخلی و خارجی است.
"-K" به معنای کلیدهایی است که همراه با بادامک کلاچ ارسال می شود.
4. ابعاد تداخل صحیح در شفت و محفظه باید حفظ شود تا حداکثر عملکرد بلبرینگ و کلاچ به دست آید.
5. برای تلرانس شفت و محفظه برای هر سری به جدول مراجعه کنید.
6. کلاچ های BB، BB-1K و BB-2K، یاتاقان ها که با گریس پشتیبانی می شوند و تحویل داده می شوند، دارای محافظت درزگیر گرد و غبار هستند.
در برابر ذرات 0.25 میلی متر و بیشتر، در حالی که کلاچ های BB-2GD و BB-2GD-1K، 5 میلی متر عریض تر از سری های استاندارد BB، دارای مهر و موم های مخصوص لبه برای محافظت موثر در برابر هرگونه گرد و غبار هستند.
7. فلش روی مسابقه داخلی جهت درگیر شدن مسابقه داخلی را نشان می دهد.
8. برای نصب کلاچ، از یک ابزار پرس با قطر مناسب استفاده کنید تا فشار یکنواختی را به کل سطح داخلی و خارجی وارد کنید.
9. از ضربه زدن یا ضربه زدن به کلاچ خودداری کنید.
10. مطمئن شوید که محفظه دارای استحکام کافی برای تحمل فشار مورد نیاز برای نصب اتصالات پرس کلاچ است.
11. محدوده دمای عملیاتی: -30 درجه سانتیگراد تا +100 درجه سانتیگراد (برای دمای بیش از این محدوده با ما مشورت کنید).
داده های فنی
| مورد | BB25 |
| مواد | GCr15 |
| دیا بیرونی. | 52 میلی متر |
| اندازه سوراخ | 25 میلی متر |
| ظرفیت گشتاور | 78 نیوتن متر |
| حداکثرغلبه بر (مسابقه درونی) | 1400 دور در دقیقه |
| حداکثرغلبه بر (مسابقه بیرونی) | 2500 دور در دقیقه |
| بندر | شانگهای؛ نینگبو |
| زمان تحویل | 10-15 روز |
ابعاد و ظرفیت ها
| odel | گشتاور ظرفیت |
حداکثرغلبه بر | گشتاور کشیدن (N·m) | آ | ب | سی | D | r | وزن (N) | تحمل بارها | ||||||
| نژاد درونی | نژاد بیرونی | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | کور | |||||
| N·m | r/min | r/min | ن | ن | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
توجه داشته باشید:
شماره مدل مشخص شده در مسابقه داخلی فقط "K" برای هر دو "1K" و "2K" است.(مثال: علامت "BB25-K" برای BB25-1K و BB25-2K)
تحمل برای شفت و مسکن
| مدل | دیا شفت. | دیا مسکن. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
| مدل | دیا شفت. | دیا مسکن. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| مدل | دیا شفت. | دیا مسکن. |
| BB15-2K-K | 15-0.008-0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
ابعاد کلیدها و کلیدها
| مدل | b2js10 | t1 | t2 | b1js9 | تی | مسابقه درونی کلید b×h×طول |
نژاد بیرونی کلید b'× h' × طول |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8*5*15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8*5*16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
توجه داشته باشید:
ابعاد t2 برای BB25-1K-K، BB25-2K-K و BB25-2GD 1K-K 0.5 میلی متر کم عمق است در مقایسه با
DIN 6885. 3.
برای استفاده از کلید استاندارد DIN، کلید روی شفت را به عمق 0.5 میلی متر پردازش کنید.
تمام مدل های دیگر از نظر ابعادی با رقبا قابل تعویض هستند.
روغن کاری
1. از آنجایی که قبل از تحویل گریس استفاده شده است، نیازی به گریس زدن قبل از استفاده نیست.
2. اگر کلاچ با روان کننده روغن استفاده می شود، روغن کاری روغن باید همیشه در داخل واحد اعمال شود.
3. از گریس یا روان کننده با افزودنی های EP استفاده نکنید.
