| محل منبع: | چین |
|---|---|
| نام تجاری: | SUMA |
| گواهی: | ISO SGS |
| شماره مدل: | ASNU20 NFS20 TFS20 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | USD150-USD200 PER PIECE |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصول: | بلبرینگ کلاچ اسپراگ ASNU20 NFS20 TFS20 | مواد: | فولاد بلبرینگ GCr15 |
|---|---|---|---|
| ظرفیت گشتاور: | 78 نیوتن متر | سرعت دوران: | 3100 دور در دقیقه |
| واحد وزن: | 0.19 کیلوگرم | ضمانتنامه: | 1 سال |
| اندازه: | 20*52*21 میلی متر | OEM: | تایید کنید |
| برجسته: | بلبرینگ کلاچ ASNU20 Sprag,بلبرینگ کلاچ GCr15 Sprag,TFS20 Sprag یک طرفه |
||

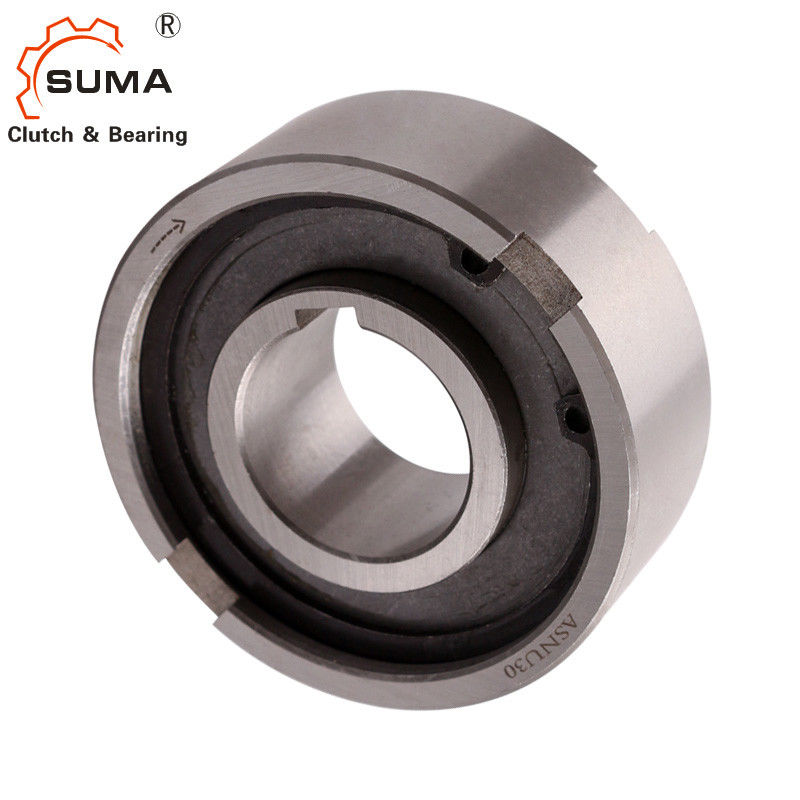

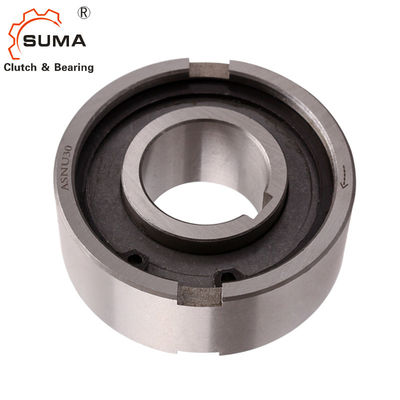

بلبرینگ کلاچ اسپراگ ASNU20 NFS20 TFS20 GCr15
امکانات
ASNU NFS TFS یک نوع غلتکی بدون یاتاقان است.یاتاقان ها محوری و بار شعاعی هستند.روغن کاری و آب بندی نیز باید با نصب انجام شود.
از آنجایی که کلاچ یک طرفه ASNU NFS از نوع غلتکی بدون پشتیبانی از یاتاقان است، برای تحمل بارهای محوری و شعاعی به یاتاقان ها نیاز است.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت است، تا به یک پرس فیتن محفظه H7 بدهد.
داده های فنی
| نام محصول | بلبرینگ کلاچ یک طرفه |
| مدل | ASNU20 |
| مواد | فولاد کروم GCr15 |
| قطر داخلی | 20 میلی متر |
| قطر خارجی | 52 میلی متر |
| ظرفیت گشتاور | 78 نیوتن متر |
| وزن | 0.19 کیلوگرم |
| بسته | جعبه کارتن / جعبه چوبی |
| شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
| زمان تحویل | 10-15 روز |
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور را بکشید | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
