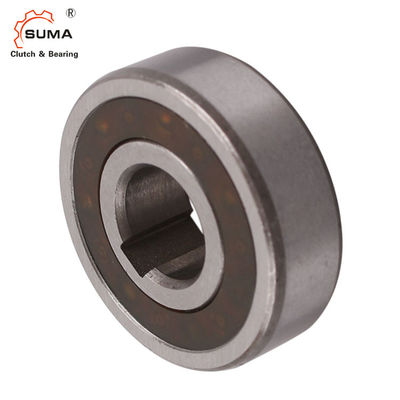

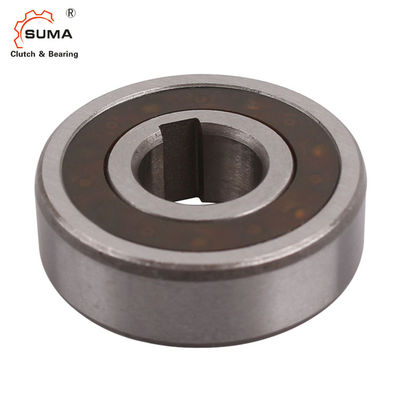

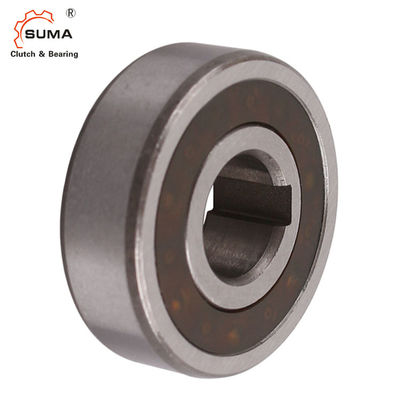

یاتاقان CSK25P CSK25PP یک طرفه اسپراگ سرریز CSK25
ترس ها
انواع CSK..P و CSK..PP چرخهای آزاد از نوع اسپراگ هستند که در بلبرینگهای سری 62.. (به جز سایز 40) ادغام شدهاند. آنها از یاتاقانها پشتیبانی میکنند، گریس تحویل داده میشوند و در برابر گرد و غبار بیش از 0.3 میلیمتر محافظت میشوند.
استفاده از مهر و موم اضافی از نوع نایلوس مخصوصاً زمانی که دمای کار بیش از 50 درجه سانتیگراد باشد توصیه می شود.روغن کاری حمام روغن نیز امکان پذیر است.
علاوه بر مدل اصلی CSK، نوع CSK..P دارای یک کلید در مسابقه داخلی است.به همین دلیل می توان آن را به یک شفت به تلرانس k6 کلید زد.نژاد بیرونی همچنان باید در یک محفظه سفت و سخت با تحمل N6 فشرده شود.
CSK..PP دارای یک کلید در هر دو نژاد درونی و بیرونی است.تلورانس های نصب توصیه شده h6 روی شفت و H6 در یک محفظه صلب است.لطفاً زمانی که دمای محیط یا دمای کار در محدوده 5+ تا 60+ درجه سانتیگراد نیست با ما تماس بگیرید.
ابعاد و ظرفیت ها
مورد | CSK25PP-2RS |
مواد | GCr15 |
دیا درونی. | 25 میلی متر |
دیا بیرونی. | 52 میلی متر |
عرض | 20 میلی متر |
وزن | 0.175 کیلوگرم |
گشتاور | 85 نیوتن متر |
گشتاور را بکشید | 6 Ncm |
بندر | شانگهای: نینگبو |
زمان تحویل | 10-20 روز |
تایپ کنید | اندازه | سری بلبرینگ | تحمل بارها | وزن | گشتاور را بکشید | |||||||
پویا | استاتیک | |||||||||||
CSK..P | د | TKN1) | nmax | دی | L | ب | تی | سی | C0 | TR | ||
[mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [کیلوگرم] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
