| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FRHM900-12 |

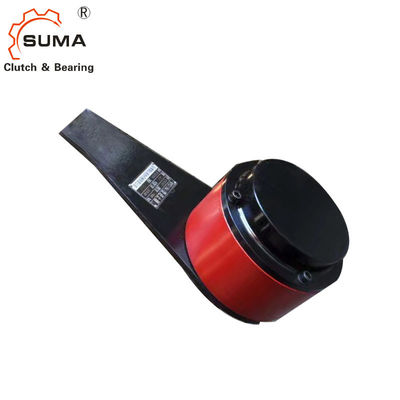

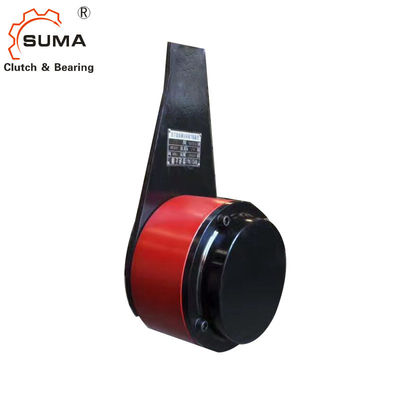

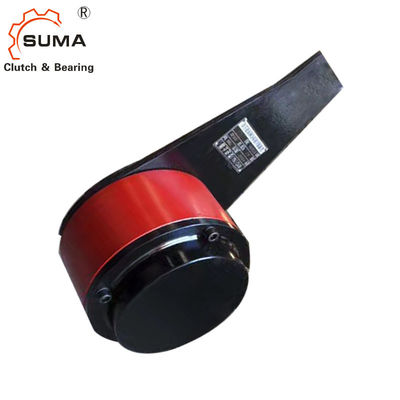

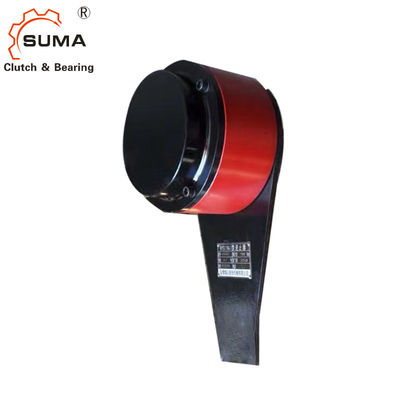

یاتاقان FRHM تک جهته Sprag Backstop Sprag
داده های فنی
امکانات
چرخ‌های آزاد کامل FRHM با بازوی گشتاور، چرخ‌های آزاد اسپراگ مهر و موم شده با بلبرینگ هستند.آنها طراحی شده اند
تعویض واحدهای MorseCB، عرضه شده با روغن و آماده نصب
چرخ‌های آزاد FRHM از طریق شفت‌ها یا انتهای شافت چیده شده‌اند.
از چرخ های آزاد FRHM به صورت زیر استفاده می شود:
بک استاپ
برای برنامه های کم سرعتآنها برای استفاده در سیستم های تسمه نقاله شیبدار، آسانسورها و پمپ ها طراحی شده اند.درزگیرهای تاکونیت از بک استاپ ها در مواقعی که شرایط کثیف و گرد و غبار است محافظت می کنند.
حداکثر گشتاور تا 56000 پوند فوت.
سوراخ تا 7 اینچ
مثال کاربردی
Backstop FRHM 900~12 روی محور قرقره یک نوار نقاله شیبدار.گشتاور رانندگی عقب توسط
بازوی گشتاور روی صفحه پایه
ابعاد و ظرفیت ها
|
چرخ آزاد اندازه |
بیشترین گشتاور |
اسمی گشتاور |
بیشترین سرعت حلقه چرخ ها دور در دقیقه |
خسته حداکثراینچ |
آ اینچ |
سی اینچ |
دی اینچ |
E اینچ |
اچ اینچ |
J* اینچ |
L* اینچ |
ن اینچ |
O اینچ |
س اینچ |
R* اینچ |
وی ght |
|
FRHM 775-7 |
15000 | 7 500 | 540 | 3.75 | 9.75 | 4.38 | 6 | 0.50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | ساعت 17.00 | 15.25 | 160 |
|
FRHM 800-7 |
24000 | 12000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0.50 | 22.25 | 3.56 | ساعت 8.00 | 1.25 | 8.63 | ساعت 17.00 | 15.25 | 190 |
|
FRHM 800-12 |
24000 | 12000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0.50 | 25.50 | 3.56 | ساعت 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
|
FRHM 900-12 |
37000 | 18 500 | 400 | 5.44 | ساعت 12.00 | 4.75 | 8 | 0.50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
|
FRHM 900-19 |
37000 | 18 500 | 400 | 5.44 | ساعت 12.00 | 4.75 | 8 | 0.88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
|
FRHM 1000-19 |
56000 | 28000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0.88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
|
FRHM 1000-30 |
56000 | 28000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0.88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | ساعت 25.00 | ساعت 23.00 | 275 |
نصب و اتصال
گشتاور حرکتی عقب توسط بازوی گشتاور مهار می شود.بازوی گشتاور نباید در موقعیت خود محکم شود.باید 0.5 اینچ بازی در جهت محوری و شعاعی داشته باشد.
بک استاپ های FRHM برای جابجایی فضای خالی عرضه می شوند.پیچ های تنظیم روی حلقه داخلی برای حفظ محوری ارائه شده است، یقه شفت مورد نیاز نیست.
