| محل منبع | CHINA |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MI800 MG800 |

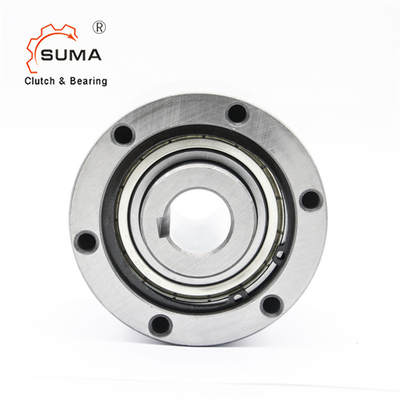

کلاچ بادامک یک طرفه بلبرینگ بک استاپ سری MG MI MI800 MG800
ویژگی
1. کلاچ خود حاوی طراحی شده برای برنامه های کاربردی با سرعت بالا.
2. مونتاژ قفس بادامک برای عملکرد بهینه و افزایش ظرفیت مهندسی شده است.
3. دو بلبرینگ برای پشتیبانی از بار شعاعی و هم مرکز بودن بین مسابقه ها گنجانده شده است.
4. مهر و موم های تماس مثبت لب یا نمدی برای روانکاری گریس یا روغن.
5. سوراخ های کوبیده در انتهای مسابقه بیرونی برای نصب اجزای کمکی ماشین کاری می شوند.
6. سوراخ متریک و راه کلید موجود است.
7. لوازم جانبی نصب موجود است.
سری MG300A – 700A
در درجه اول برای برنامه های کاربردی عمومی، Overrunning، back-stop و نمایه سازی وظیفه سبک استفاده می شود.مدل MG انرژی‌دهی دقیق فنر را برای ایجاد عمر طولانی مدت سایش ارائه می‌دهد.
سری MI300A – 700A
برای نمایه سازی با کارایی بالا توصیه می شود، برای برنامه های بیشتر از 150 ضربه در دقیقه یا برنامه هایی که به دقت نمایه سازی بالایی نیاز دارند استفاده می شود.شامل یک ثبت اختراع، اینرسی کم
قفس و فنر انرژی زا برای واکنش سریع بادامک.
سری MO300A – 700A
ساخته شده با مهر و موم گریس نمدی برای به حداقل رساندن کشش مهر و موم برای کاربردهای سرعت بالای مسابقه داخلی.مدل MO با روانکاری گریس استاندارد ارائه می شود.
سری MR300A – 700A
در نظر گرفته شده برای دور زدن مسابقه بیرونی با سرعت بالا، دارای ساختار منحصر به فرد قفس بادامک است که از نیروی گریز از مرکز برای به حداقل رساندن کشش بادامک استفاده می کند. سرعت رانندگی کلاچ نمی تواند از دور در دقیقه نشان داده شده در جدول برای مسابقه داخلی تجاوز کند.
ابعاد و ظرفیت ها
| مدل | گشتاور | بکشید | حداکثر | حداکثر | اندازه سوراخ | آ | ب (h7) |
سی | PCD D |
E | اف | اس | HM | وزن (کیلوگرم) |
||
| غلبه بر | شماره از | |||||||||||||||
| ظرفیت | گشتاور | (r/min) | نمایه سازی | سوراخ های ضربه زده شده | ||||||||||||
| (Nm) | (Nm) | درونی | بیرونی | (چرخه/دقیقه) | دیا | راه کلید | ×اندازه×پیچ | |||||||||
| نژاد | نژاد | (H7) | ||||||||||||||
| ام جی 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5×2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| ام جی 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5×2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| ام جی 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| ام جی 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| ام جی 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| ام جی 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| ام جی 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| ام جی 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| ام جی 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| ام جی 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| ام جی 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| ام جی 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| MI 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
