| محل منبع: | چین |
|---|---|
| نام تجاری: | SUMA |
| گواهی: | ISO SGS |
| شماره مدل: | GFR90 GFRN90 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | USD600-USD650 PER PIECE |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 7-10 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصول: | کلاچ بک استاپ GFR90 GFRN90 | مواد: | فولاد بلبرینگ GCr15 |
|---|---|---|---|
| ظرفیت گشتاور: | 1450 نیوتن متر | سرعت دوران: | 1700 دور در دقیقه |
| واحد وزن: | 28.5 کیلوگرم | ضمانتنامه: | 1 سال |
| اندازه: | 90*230*158 میلی متر | OEM: | تایید کنید |
| برجسته: | بلبرینگ بک استاپ GFR90,بلبرینگ بک استاپ 158 میلی متری,بلبرینگ کلاچ بک استاپ GFRN90 |
||

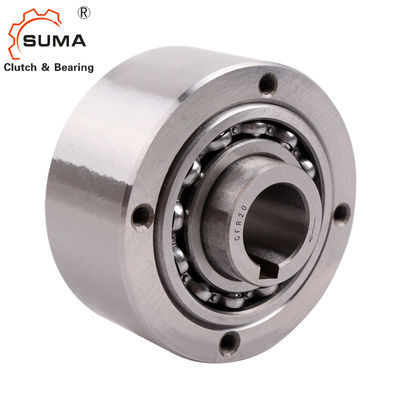

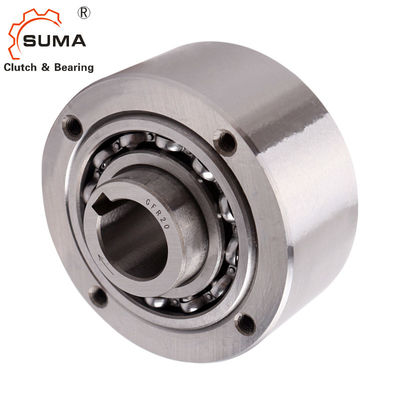

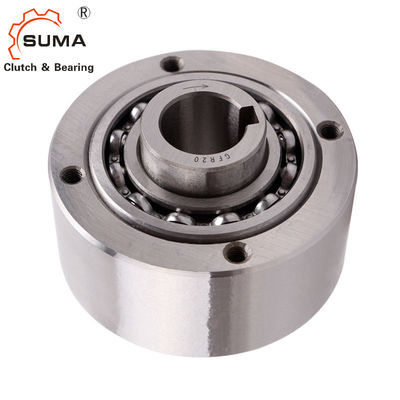

نوع غلتک GFR90 GFRN90 158MM
امکانات
انواع GFR,GFRN از نوع غلتکی هستند.آنها از یاتاقان پشتیبانی می کنند، از دو یاتاقان سری 160.. استفاده می کنند و نیاز به روغن کاری دارند.این واحدها می‌توانند در طرح‌هایی که روغن کاری و آب‌بندی روغن را ارائه می‌کنند، مانند نمونه روی صفحه مورد استفاده قرار گیرند.یاتاقان ها نباید تحت فشار محوری قرار گیرند.
به طور معمول، انواع GFR، GFRN با پوشش های سری F استفاده می شود که برای انتقال گشتاور طراحی شده اند و روغن کاری و آب بندی روغن را فراهم می کنند.معمولاً این کاورها با توجه به ترکیب هایی که در صفحات زیر نشان داده شده است به صورت جفت استفاده می شوند.رقابت بیرونی مدل GFR برای دریافت و مرکزیت هر مولفه‌ای که تحمل H7 را ندارد، ساده است.
گشتاور توسط پیچ و مهره از طریق صفحه پوشش در این مورد منتقل می شود.انواع GFR، GFRN یکسان هستند با این تفاوت که نوع GFRN دارای یک کلید در قطر بیرونی برای انتقال گشتاور است.دو مهر و موم کاغذی با هر واحد تحویل داده می شود تا بین سطوح بیرونی و صفحات پوششی قرار گیرد.
داده های فنی
| مورد | GFR90 GFRN90 |
| دیا درونی. | 90 میلی متر |
| دیا بیرونی. | 230 میلی متر |
| عرض | 158 میلی متر |
| گشتاور | 14500 نیوتن متر |
| وزن | 28.5 کیلوگرم |
| بندر | شانگهای؛ نینگبو |
| زمان تحویل | 10-15 روز |
| بسته | بسته بندی چوبی، بسته کارتن و غیره |
| کاربرد | نوار نقاله، موتور الکتریکی، آسانسور سطلی، و غیره |
ابعاد و ظرفیت ها
| تایپ کنید | اندازه | سرعت بیش از حد |
شماره بر |
وزن | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | 7 درهم | D2 | D4 | D3 | جی | تی | z | L 1 | L | ب | t1 | bP10 | f | |
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ میلی متر] |
[mm] | [کیلوگرم] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
یادداشت:
1) T max = 2 × T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
