| محل منبع: | چین |
|---|---|
| نام تجاری: | SUMA |
| گواهی: | ISO SGS |
| شماره مدل: | MZ30G |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | USD95-USD139 PER PIECE |
| جزئیات بسته بندی: | جعبه کارتن / جعبه چوبی |
| زمان تحویل: | 7-15 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصول: | بلبرینگ کلاچ بادامک MZ30G | بلبرینگ پشتیبانی می شود: | آره |
|---|---|---|---|
| مواد: | بلبرینگ فولادی GCr15 | اندازه: | 30*100*70 میلی متر |
| ظرفیت گشتاور: | 735 نیوتن متر | ضمانتنامه: | 1 سال |
| بسته: | جعبه کارتن / جعبه چوبی | وزن: | 3.2 کیلوگرم |
| برجسته: | کلاچ بلبرینگ MZ30G,کلاچ بلبرینگ Backstopping,کلاچ بادامک MZ30G |
||

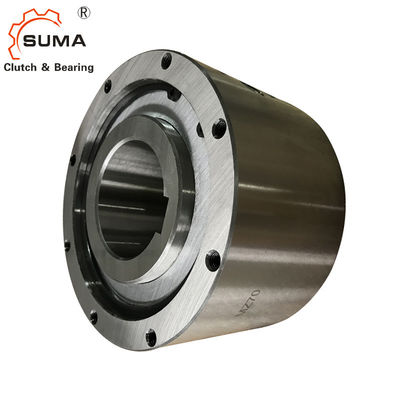

کلاچ بلبرینگ بادامک با ضخامت 76 میلی متر MZ30G
امکانات
انواع MZ-G مناسب برای بک استاپ یا کاربردهای کلاچ بیش از حد.پایان دور مسابقه بیرونی زمین.
داده های فنی
| مورد | MZ30G |
| مواد | GCr15 |
| بی حوصله دیا. | 30 میلی متر |
| دیا بیرونی. | 100 میلی متر |
| عرض | 76 میلی متر |
| ظرفیت گشتاور | 735 نیوتن متر |
| وزن | 3.2 کیلوگرم |
| بسته | جعبه کارتن، جعبه چوبی یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
|
مدل
|
گشتاور | حداکثر. بیش از حد | حداکثر | بکشید | |
| ظرفیت |
درونی نژاد |
بیرونی نژاد |
نمایه سازی | گشتاور | |
| (N·m) | (r/min) | (چرخه/دقیقه) | (N·m) | ||
| MZ15G | 186 | 2200 | 900 | 150 | 0.2 |
| MZ17G | 215 | 2000 | 800 | 150 | 0.2 |
| MZ20G | 323 | 1900 | 700 | 150 | 0.29 |
| MZ30G-22 | 735 | 1800 | 500 | 150 | 0.39 |
| MZ30G-25 | |||||
| MZ30G | |||||
| MZ35G | 1080 | 1700 | 300 | 150 | 0.49 |
| MZ45G-40 | 1620 | 1700 | 300 | 150 | 0.69 |
| MZ45G | |||||
| MZ60G-50 | 2110 | 1600 | 250 | 150 | 0.98 |
| MZ60G-55 | |||||
| MZ60G | |||||
| MZ70G-65 | 3040 | 1300 | 250 | 150 | 1.27 |
| MZ70G | |||||
| اندازه سوراخ | آ |
سی |
B (h7) |
اف |
E |
ک |
PCD دی |
اس |
HM No.of سوراخ های ضربه زده شده ×اندازه ×پیچ |
وزن (کیلوگرم) |
||
| دیا (H7) |
راه کلید | چمفر جی |
||||||||||
| 15 | 5×2.3 | 0.8 | 55 | 53 | 68 | 25 | 47 | 1.3 | 58 | 10 | 6-M5×0.8 | 1.3 |
| 17 | 5×2.3 | 0.8 | 63 | 61 | 75 | 28 | 52 | 1.3 | 64 | 10 | 6-M5×0.8 | 1.7 |
| 20 | 5×2.3 | 0.8 | 64 | 62 | 80 | 30 | 55 | 1.3 | 68 | 12 | 6-M6×1.0 | 1.9 |
| 22 | 8×3.3 | 1.0 | 70 |
68 |
100 |
45 |
75 |
1.3 |
88 |
16 |
6-M8×1.25 |
3.2 |
| 25 | 8×3.3 | 1.0 | ||||||||||
| 30 | 10×3.3 | 1.0 | ||||||||||
| 35 | 10×3.3 | 1.0 | 78 | 76 | 110 | 50 | 80 | 1.3 | 95 | 16 | 6-M8×1.25 | 4.4 |
| 40 | 12×3.3 | 1.3 | 87 |
85 |
125 |
60 |
95 |
1.3 |
110 |
16 |
8-M8×1.25 |
6.2 |
| 45 | 12×3.3 | 1.3 | ||||||||||
| 50 | 14×3.8 | 1.5 | 90 |
88 |
155 |
80 |
125 |
1.3 |
140 |
16 |
8-M8×1.25 |
9.5 |
| 55 | 16×4.3 | 1.5 | ||||||||||
| 60 | 18×4.4 | 1.5 | ||||||||||
| 65 | 18×4.4 | 1.8 | 105 |
103 |
175 |
95 |
145 |
1.3 |
162 |
16 |
8-M8×1.25 |
13.1 |
| 70 | 20×4.9 | 1.8 | ||||||||||
یادداشت:
1. T max = 2 × T KN
2. طغیان نژاد درونی
3. طغیان نژاد بیرونی
راه کلید به DIN 6885.1
