بلبرینگ کلاچ بادامک
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MZEU12 |

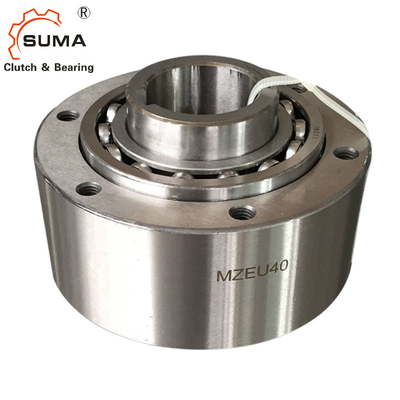

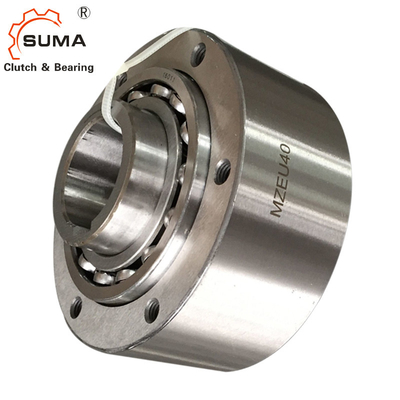

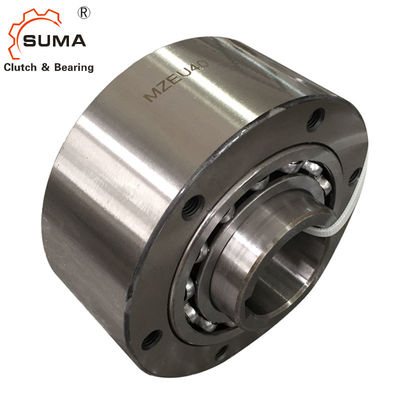

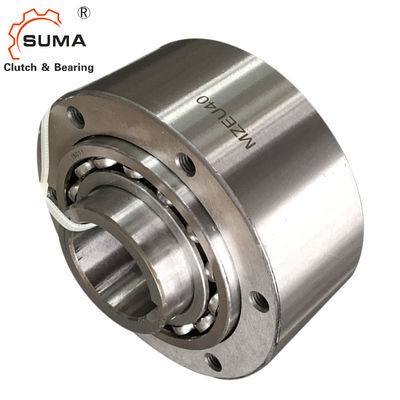

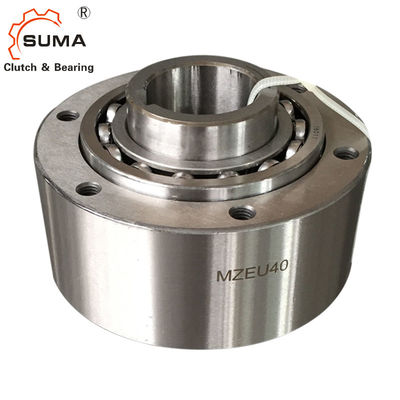

MZEU12 فولادی GCr15 یک طرفه اسپراگ 60 نیوتن متری بادامک بک استاپ کلاچ
1. مدل شماره MZEU12 تا MZEU80 از قبل چرب شده و نیازی به روغن کاری ندارند.
محدوده دمای عملیاتی -40 تا +40 درجه سانتیگراد است.
مدل No.MZEU90 تا MZEU150 نیاز به روغن کاری دارد.
2. با فلنج استاندارد می توان از چرخ دنده های مدل شماره MZEU12 تا MZEU80 و سایر عوامل انتقال دهنده گشتاور استفاده کرد.
3. ما تحمل شفت h7 را توصیه می کنیم و کلید ISO R773 (DIN 6885.1) استاندارد است.
4. ما تلرانس E H7 را برای چرخ دنده و سایر قطعات توصیه می کنیم.
5. سطح هر دو انتهای مسابقه بیرونی و سطوح تماس فلنج، چرخ دنده و سایر قسمت ها را تمیز کنید.
ابعاد و ظرفیت ها
مدل |
گشتاور ظرفیت |
حداکثرغلبه بر |
بکشید گشتاور |
اندازه سوراخ |
راه کلید |
آ |
ب |
سی |
دی |
E |
اف |
جی |
HJ |
ک |
L |
وزن |
|
| N·m | r/min | r/min | N·m | H7 | نژاد درونی | h7 | PCD | سی | (کیلوگرم) | ||||||||
| MZEU12 (K) | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU15 (K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU20 (K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU25 (K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU30 (K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35 (K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40 (K) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45 (K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU50 (K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
نصب و اتصال
6. برای مدل شماره’s.MZEU90 تا MZEU150، چسب مهر و موم را روی سطح نژاد بیرونی در دو انتها اعمال کنید.
7. جهت چرخش را بررسی کنید.
8. هنگام نصب فلنج های استاندارد، چرخ دنده ها و سایر تجهیزات روی کلاچ آن ها را در اطراف یاتاقان ها قرار دهید و پیچ ها را در دو سر پیچ بیرونی پیچ کنید.
9. با نصب هر دو فلنج و چرخ دنده در طرف مقابل می توان جهت چرخش را تغییر داد.
10. هنگام نصب کلاچ بر روی شفت، فشار را به سطح داخلی وارد کنید، اما هرگز به قسمت بیرونی فشار ندهید.
11. برای کاربردهای نمایه سازی با سرعت بالا (بیش از 50 c/m) یک نوع فنر قوی توصیه می شود.
12. شماره مدل توضیحات
MZEU K
بدون علامت: بدون کلید در مسابقه بیرونی.
K: کلید در مسابقه بیرونی.
