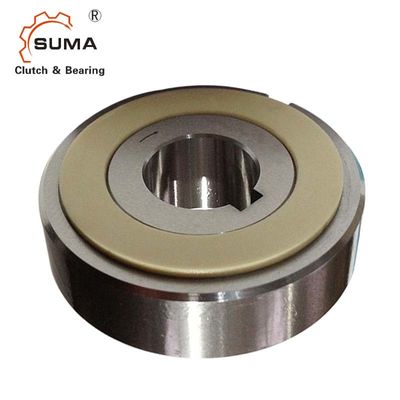

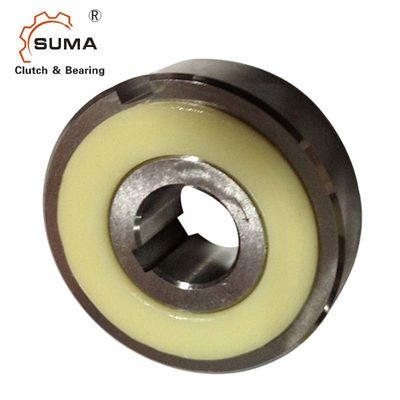

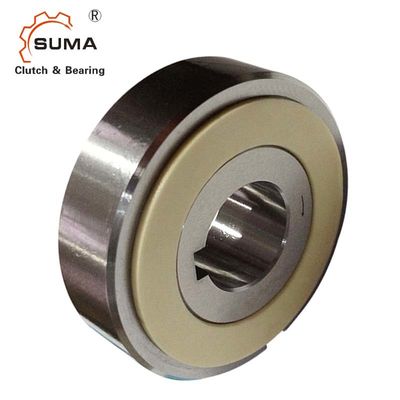

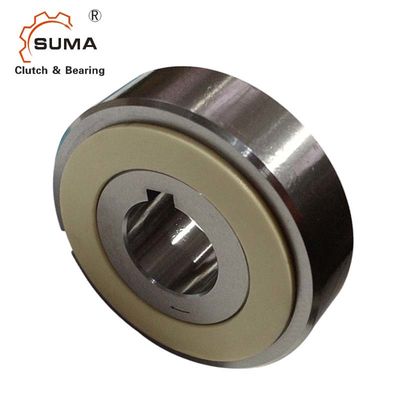

LD04گریس مخصوصبلبرینگ کلاچ بادامک یک طرفه اسپراگ
ابعاد و ظرفیت ها
مدل |
گشتاور ظرفیت (Nm) |
بکشید گشتاور (Nm) |
حداکثر غلبه بر (r/min) |
دقیقه) |
حداکثر شعاعی بارگذاری وقتی غلبه بر (کیلوگرم) |
اندازه سوراخ |
آ |
ب |
سی |
دی |
E |
نژاد بیرونی راه کلید |
وزن ( کیلوگرم ) |
|
نژاد درونی | دیا (H7) |
کلید مسیر |
||||||||||||
LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5×3 | 0.25 |
LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5×2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5×3 | 0.3 |
LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5×2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
نصب و اتصال
نصب و استفاده
1. کلاچ بادامکی سری LD با گریس مخصوص روغن کاری شده و آماده استفاده است.
هیچ روان کننده اضافی مورد نیاز نیست.
2. هنگام نصب کلاچ روی شفت، با یک چکش نرم، قاب داخلی کلاچ را کمی فشار دهید تا از کلاچ جلوگیری شود.
نژاد بیرونی از دور شدن از نژاد درونی.
3. حتما بشقاب را وصل کنید.این مانع از لغزش نژاد بیرونی از نژاد درونی می شود.توصیه می شود
ابعاد بشقاب در سمت راست ذکر شده است.
4. برای روانکاری، صفحه را بپوشانید و فلز را با گریس فشار دهید.
5. هرگز بارهای رانش را به کلاچ وارد نکنید.باید وسایل دیگری برای تحمل بارهای رانش اعمال شده به کلاچ ارائه شود.
6. کلید باید مطابق با JIS B1301-1959 باشد.
7. سوراخ های قرقره، چرخ زنجیر و غیره باید دارای تلرانس H6 یا H7 باشند.
