| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GFK35 FGK35 |

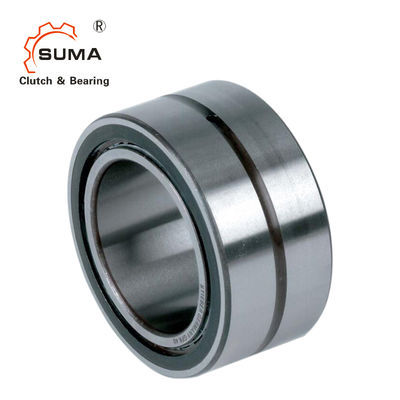

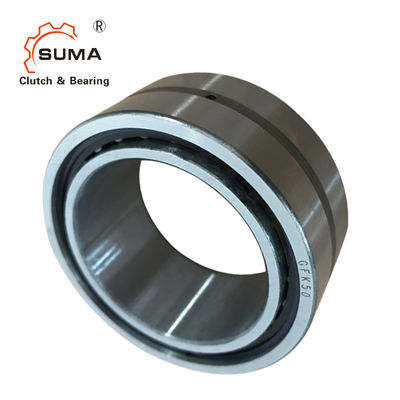

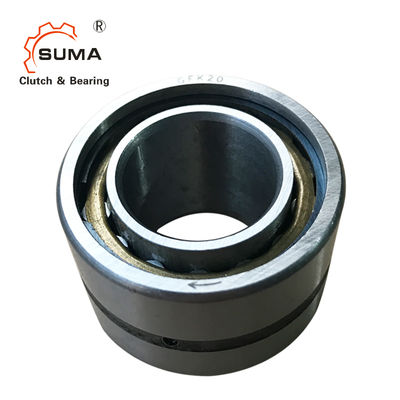

GFK35 FGK 35 GCr15 4600 RPM چرخ آزاد اسپراگ بادامک کلاچ
امکانات
کلاچ Overrunning GFK20 می تواند به صورت زیر استفاده شود:
1. کلاچ بیش از حد
2. بک استاپ کلاچ
3.کلاچ شاخص
داده های فنی
| مورد | کلاچ اوررانینگ GFK35 |
| نام تجاری | SUMA یا OEM |
| دقت، درستی | P6 |
| تایپ کنید | اسپراگ |
| نوع پشتیبانی | پشتیبانی بلبرینگ |
| بوره دیا.(میلی متر) | 35 |
| گشتاور (Nm) | 204 |
| سرعت بیش از حد مسابقه داخلی (دقیقه-1) | 4600 |
| سرعت بیش از حد مسابقه خارجی (دقیقه-1) | 3200 |
| وزن (کیلوگرم) | 0.2 |
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
تیKN1) |
سرعت های بیش از حد |
یاتاقان سلسله
|
بارها | ||||||||
|
غلتک دین |
توپ ها دین |
غلتک آمار |
توپ ها آمار |
||||||||||
GFK |
د | nimax2) | nآمکس3) | سی | سی | سی0 | سی0 | دی | L | r | |||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [کیلوگرم] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
یادداشت
1) Tmax = 2 × TKN
» به صفحه انتخاب 10 تا 13 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
» به دستورالعمل های نصب و نگهداری صفحه 16 تا 19 مراجعه کنید
نصب و اتصال
