محل منبع: | چین |
نام تجاری: | SUMA |
گواهی: | ISO SGS |
شماره مدل: | SF18-13.5 |
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | USD260-USD350 PER PIECE |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 7-10 روز |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
قابلیت ارائه: | 1000 عدد در ماه |
نام محصول: | بلبرینگ کلاچ اسپراگ SF18-13.5 | مواد: | فولاد بلبرینگ GCr15 |
---|---|---|---|
اندازه: | 18.8*35.47*13.5mm | وزن: | 0.04 کیلوگرم |
ضمانتنامه: | 1 سال | OEM: | تایید کنید |
بسته: | جعبه کارتن یا جعبه چوبی | زمان تحویل: | 3-5 روز |
برجسته کردن: | یاتاقان کلاچ Cage Freewheels SF18-13.5 Sprag Clutch Bearing,Cage Freewheels One Way Sprag Bearing,SF18-13.5 Sprag Clutch Bearing,Cage Freewheels One Way Sprag Bearing |

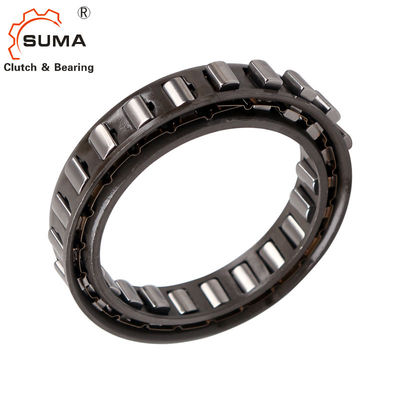

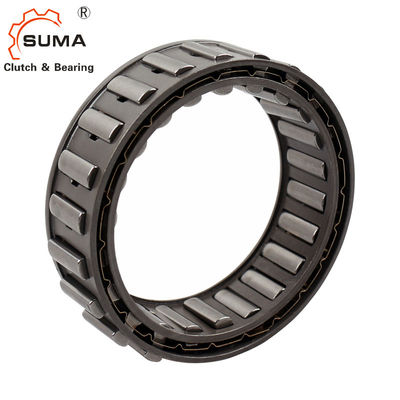

SF18-13.5 Cage Freewheels سانتریفیوژ اسپراگ کلاچ بلبرینگ
امکانات
Cage Freewheels SF چرخهای آزاد sprag هستند
نصب شده بین داخلی عرضه شده توسط مشتری و
حلقه های بیرونی
از چرخ های آزاد SF به صورت زیر استفاده می شود:
➧ Backstops
➧ کلاچ های بیش از حد
➧ نمایه سازی چرخ های آزاد
علاوه بر نوع استاندارد، دو مورد دیگر
انواع برای عمر طولانی در دسترس هستند.
گشتاور اسمی تا 93000 نیوتن متر
ابعاد و ظرفیت
اندازه چرخ آزاد |
تایپ کنید
|
t اسمی اورک MN نیوتن متر |
تایپ کنید | t اسمی اورک MN نیوتن متر |
تایپ کنید | t اسمی اورک MN نیوتن متر |
بلند کردن اسپاگ در حلقه بیرونی سرعت min-1 |
جی میلی متر |
دی میلی متر |
ب میلی متر |
ک میلی متر |
مقدار اسپراگ | وزن کیلوگرم |
SF18-13,5 | جی | 66 | 18,80 | 35,47 | 13،5 | 50 | 10 | 0,04 | |||||
SF23-13,5 | جی | 120 | 23,63 | 40,29 | 13،5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | جی | 160 | JT | 160 | JZ | 100 | 3600 | 27,78 | 44،42 | 13،5 | 65 | 14 | 0,05 |
SF31-13,5 | جی | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48،41 | 13،5 | 70 | 12 | 0,04 |
SF32-21,5 | جی | 400 | 32,77 | 49،44 | 21،5 | 65 | 14 | 0,07 | |||||
SF37-14،5 | ک | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14،5 | 75 | 14 | 0,06 |
SF42-21 | جی | 720 | 42،10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | ک | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14،5 | 90 | 20 | 0,08 |
SF46-21 | جی | 840 | 46,77 | 63،43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | ک | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18،5 | 90 | 20 | 0,10 |
SF56-21 | جی | 1 050 | 56،12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | ک | 950 | KT | 950 | KZ | 800 | 2000 | 57 | 75 | 18،5 | 105 | 24 | 0,13 |
SF61-21 | جی | 1300 | JT | 1300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23،5 | ک | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23،5 | 135 | 32 | 0,23 |
SF82-25 | ک | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | ک | 3 300 | KT | 3 300 | KZ | 3 100 | 1300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | ک | 4 900 | KT | 4 900 | KZ | 4600 | 1200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | اس | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | اس | 18000 | ST | 18000 | SZ | 14000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | اس | 17000 | ST | 17000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | اس | 23000 | ST | 23000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
SF200-50 | اس | 23000 | ST | 23000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | اس | 29000 | ST | 29000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | اس | 37000 | ST | 37000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | اس | 35000 | ST | 35000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | اس | 44000 | ST | 44000 | SZ | 37000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | اس | 45000 | ST | 45000 | SZ | 43000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | اس | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | اس | 57000 | ST | 57000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | اس | 93 000 | ST | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
گشتاور اسمی نظری فقط برای تمرکز ایده آل بین حلقه داخلی و خارجی اعمال می شود.
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.برای تعیین گشتاور انتخابی به صفحه 14 مراجعه کنید.
نصب
هدایت جانبی چرخهای آزاد قفس میتواند توسط یک شانه روی حلقه بیرونی یا با حلقههای محافظ یا دیسکهای محافظ که در حلقه بیرونی ثابت شدهاند، انجام شود.ظرفیت انتقال گشتاور را می توان افزایش داد اگر چند قفس در کنار هم چیده شوند.در این مورد لطفاً با RINGSPANN در مورد گشتاورهای قابل انتقال مشورت کنید.لطفاً به نکات فنی صفحه 118 در مورد مسیرهای اسپراگ توجه کنید.
مثال برای سفارش
سایز چرخ آزاد SF 44-14،5، نوع استاندارد:
&گاو;SF 44-14,5 K
