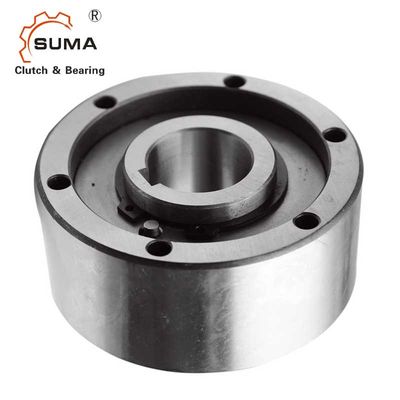

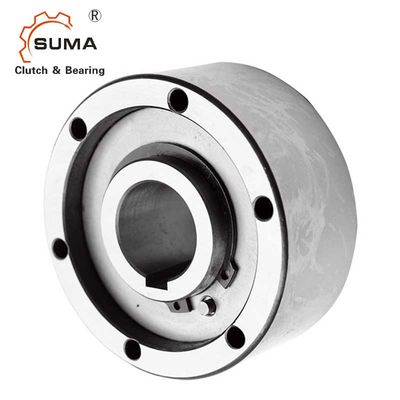

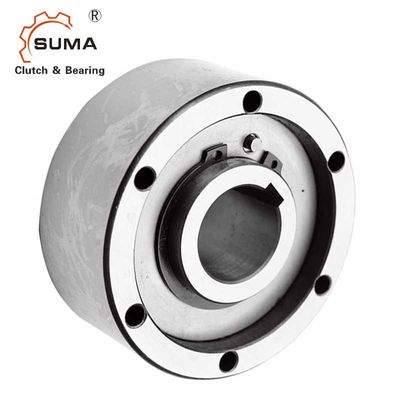

بلبرینگ کلاچ یک طرفه فولادی GC-D35110 35 میلی متری اسپراگ
امکانات
نوع GC-D از نوع غلتکی بدون یاتاقان است.گوشواره برای تحمل بارهای محوری و شعاعی مورد نیاز است.روانکاری و آب بندی نیز باید توسط نصب انجام شود، روغن کاری استاندارد روغن است.
نصب استاندارد، اتصالات مسابقه بیرونی در ربات است و به باند پیچ می شود.درونی به شفت کلید خورده است.ربات برای نصب نژاد بیرونی باید دارای تحمل H7 باشد، از محوری بالا اطمینان حاصل شود.
این سری در سیستم ماشین آلات بسته بندی، کاغذ سازی، بافندگی، شیمیایی، پزشکی، مواد غذایی و غیره استفاده می شود.
ابعاد و ظرفیت ها
تایپ کنید | اسمی گشتاور نیوتن متر |
غلبه بر محدود کردن سرعت r/min |
بعد، ابعاد، اندازه میلی متر |
وزن کیلوگرم |
||||||
درونی نژاد |
بیرونی نژاد |
د H7 |
دی H7 |
اف | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0.21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0.44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0.70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1.30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2.00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2.60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3.90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4.00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6.00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7.20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9.20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11.80 |
نصب
