| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FPD448Z |

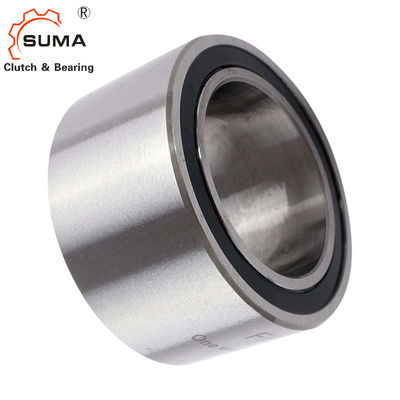

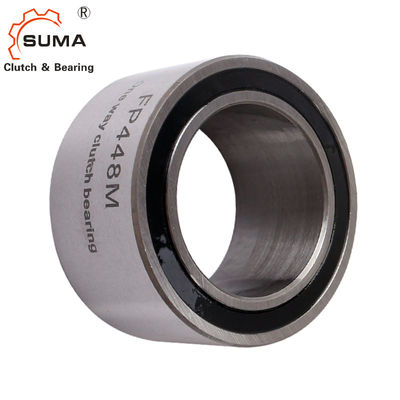

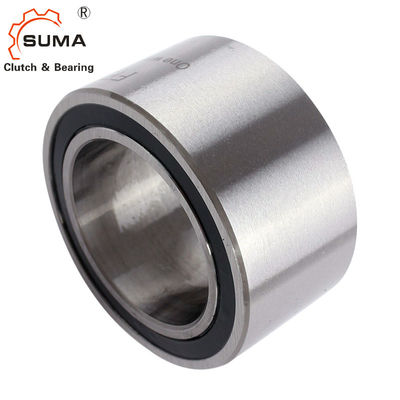

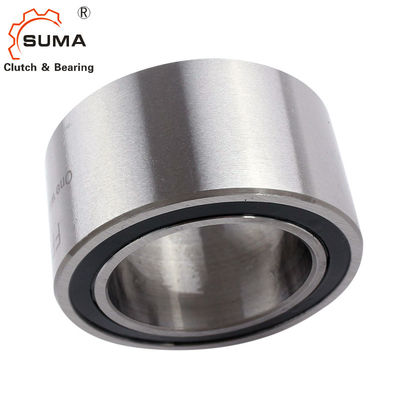

بلبرینگ کلاچ یک طرفه FPD448Z 35*53*34mm
امکانات
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و یاتاقان غلتکی است. پشتیبانی از یاتاقان خارجی اضافی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید به توپ ها اعمال شود.
جهت بستن
فلش روی حلقه داخلی جهت بستن حلقه داخلی را مشخص می کند.
عرض:34 میلی متر
دمای عملیاتی:حداکثر100 درجه سانتیگراد
روغن کاری
روانکاری روغن مادام العمر
نصب و راه اندازی
تحمل نصب
شفت h5;هاب H6
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
اجزاء
| کلاچ چرخ آزاد | |
| درج عنصر* | FE 400 M (چشمه پیچان) |
|
FE 400 Z (فنر کششی) |
|
| + مسیرهای مسابقه | فولاد بلبرینگ، سخت شده و آسیاب شده |
| حلقه داخلی | تناسب را فشار دهید |
|
حلقه بیرونی |
تناسب را فشار دهید |
| + بلبرینگ | یکپارچه |
|
+ غلتک |
RL 400 |
| + روغن کاری | روغن کاری مادام العمر |
داده های فنی
ابعاد و ظرفیت ها
| مدل | د | دی | دبلیو | Tnom | nmax | Cdyn. | Cstat. | وزن | مورد شماره. |
| [mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | [N] | [N] | [کیلوگرم] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2000 | 7679 | 6,397 | 0.09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2000 | 7679 | 6,397 | 0.09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1800 | 8,104 | 7,241 | 0.12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8,104 | 7,241 | 0.12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1700 | 9,201 | 8,142 | 0.15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1700 | 9,201 | 8,142 | 0.15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1500 | 10,247 | 10708 | 0.18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10,247 | 10708 | 0.18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1300 | 11642 | 13,440 | 0.23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1300 | 11642 | 13,440 | 0.23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1200 | 11,417 | 13,577 | 0.26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11,417 | 13,577 | 0.26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1100 | 13,070 | 17063 | 0.34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13,070 | 17063 | 0.34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
تصاویر
