بلبرینگ کلاچ اسپراگ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FXN76-25/115 |

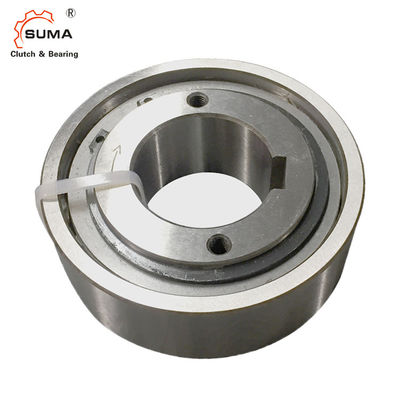

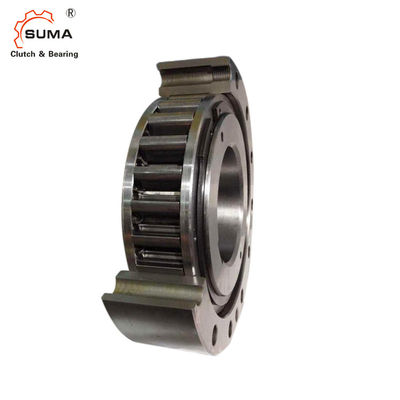

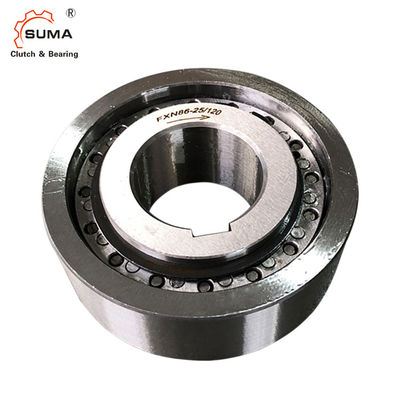

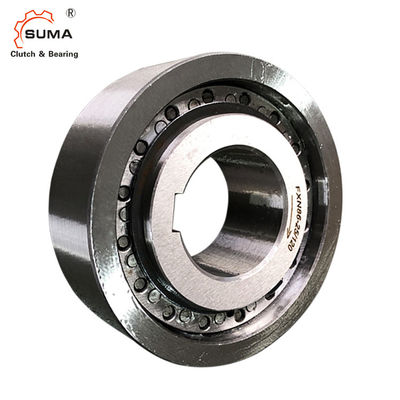

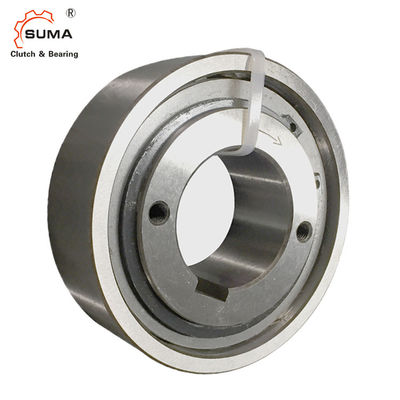

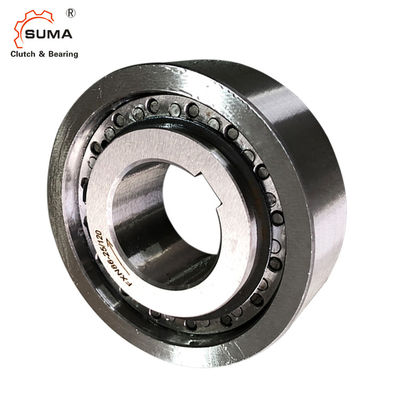

FXN76-25/115 5000 دور در دقیقه یاتاقان پمپ کلاچ بک استاپ یک طرفه سربالا
ویژگی بلبرینگ پمپ بک استاپ FXN
چرخ های آزاد FXN به صورت زیر استفاده می شوند:
بک استاپ
کلاچ های بیش از حد
Freewheels داخلی FXN بدون پشتیبانی از یاتاقان هستند.تراز متحدالمرکز حلقه داخلی و خارجی باید توسط مشتری ارائه شود.
خروجی مجاز (TIR) باید رعایت شود.گشتاور به وسیله پرس فیت روی رینگ بیرونی منتقل می شود.
به منظور انتقال گشتاورهای مشخص شده در جدول، حلقه بیرونی باید در محفظه ای با قطر خارجی K قرار گیرد. محفظه از فولاد یا چدن خاکستری با حداقل کیفیت GG-20 ساخته شده است.هنگام استفاده از سایر مواد محفظه یا قطرهای خارجی کوچکتر، از شما می خواهیم در مورد گشتاور قابل انتقال با ما تماس بگیرید.
تلورانس سوراخ محفظه در جدول زیر بعد D مشخص شده است.
تلرانس شفت باید ISO h6 یا j6 باشد.
ابعاد و ظرفیتبلبرینگ کلاچ FXN Backstop برای PUMP
|
اندازه چرخ آزاد |
گشتاور نیوتن متر |
غلبه بر حلقه داخلی | حفره استاندارد | حداکثر |
ب میلی متر |
دی میلی متر |
اف میلی متر |
جی میلی متر |
کدقیقهمیلی متر |
L میلی متر |
وزن کیلوگرم |
|||||
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1،2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1،1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1،7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2،3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2،6 | |
| FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3،1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4،2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3،6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3،2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4،2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5،1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5،8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8،6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.
یادداشت:
1. T max = 2 × T KN
2. طغیان نژاد درونی
3. طغیان نژاد بیرونی
راه کلید به DIN 6885.1
راه کلید مطابق DIN 6885، صفحه 1 •تحمل عرض کلید JS10.
* Keyway مطابق DIN 6885، صفحه 3 •تحمل عرض کلید JS10.
نصب مثال
روغن کاری
در سرعت های بیش از سرعت بلند کردن اسپراگ، نیازی به روغن کاری خاصی نیست.عملکرد چرخ آزاد بدون نیاز به تعمیر و نگهداری است.هنگام کارکردن زیر سرعت بالابر پاشش، باید روانکاری روغن با کیفیت مشخص شده ارائه شود.
