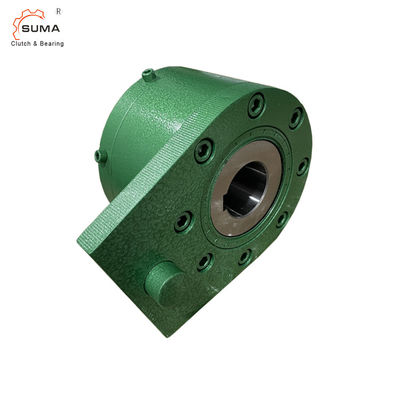

بلبرینگ غلتکی یک طرفه کلاچ بک استاپ کامل BA55R
امکانات :
با بازوی اهرمی
با غلطک
چرخهای آزاد کامل BA … R و BC… R با بازوی اهرمی، چرخهای آزاد غلتکی با بلبرینگ مهر و موم شدهاند.چرخهای آزاد BA … R دارای پوشش انتهایی هستند و به انتهای شفت نصب میشوند.پر کردن روغن پس از نصب چرخ آزاد در انتهای شفت انجام می شود.چرخهای آزاد BC … R پر از روغن عرضه میشوند و از طریق شفتها یا انتهای شافت چیده شدهاند.
برای کاربردهای با سرعت کم تا متوسط عملیات چرخ آزاد.گشتاور اسمی تا 57500 نیوتن متر.سوراخ تا 150 میلی متر
پارامتر فنی:
اندازه چرخ آزاد | تایپ کنید |
اسمی گشتاور MN نیوتن متر |
حداکثرسرعت چرخ های آزاد حلقه داخلی حداقل-1 |
خسته حداکثر استانداردمیلی متر میلی متر |
آ میلی متر |
سی میلی متر |
دی میلی متر |
E میلی متر |
اچ میلی متر |
ک میلی متر |
L میلی متر |
ن میلی متر |
O میلی متر |
پ میلی متر |
س میلی متر |
آر میلی متر |
اس برای پیچ |
وزن کیلوگرم |
||
BA12 | قبل از میلاد 12 | آر | 150 | 1 750 | 15 | 15 | 71 | 50 | 71 | 8 | 53 | 4،5 | 68 | 9 | 91 | 11،5 | 42 | 45 | م 6 | 2 |
BA15 | قبل از میلاد 15 | آر | 230 | 1650 | 20 | 20 | 81 | 60 | 81 | 8 | 62 | 4،5 | 70 | 9 | 93 | 13،5 | 50 | 50 | م 6 | 3 |
BA18 | قبل از میلاد 18 | آر | 340 | 1 550 | 25 | 25 | 96 | 70 | 96 | 8 | 73 | 4،5 | 70 | 9 | 96 | 15،5 | 60 | 60 | M 10 | 4 |
BA20 | BC20 | آر | 420 | 1 450 | 30 | 30 | 110 | 90 | 106 | 8 | 80 | 2،5 | 77 | 11 | 104 | 19،5 | 65 | 70 | M 10 | 5 |
BA25 | BC25 | آر | 800 | 1 250 | 40 | 40 | 126 | 100 | 126 | 8 | 90 | 2،5 | 93 | 11 | 125 | 19،5 | 75 | 80 | M 12 | 8 |
BA28 | BC28 | آر | 1200 | 1 100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3،5 | 95 | 14 | 129 | 24،5 | 85 | 90 | M 12 | 9 |
BA30 | قبل از میلاد 30 | آر | 1600 | 1000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3،5 | 102 | 16 | 140 | 27،5 | 95 | 100 | م 16 | 12 |
BA35 | BC35 | آر | 1800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3،5 | 110 | 19 | 151 | 33،5 | 112 | 110 | م 16 | 15 |
BA40 | BC40 | آر | 3 500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5،5 | 116 | 22 | 160 | 37,5 | 130 | 120 | م 16 | 20 |
BA45 | BC45 | آر | 7 100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7,0 | 130 | 26 | 176 | 41،5 | 140 | 130 | م 16 | 25 |
BA50 | قبل از میلاد 50 | آر | 7 500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7,0 | 132 | 26 | 178 | 41،5 | 150 | 140 | م 16 | 30 |
BA52 | قبل از میلاد 52 | آر | 9 300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4،5 | 150 | 26 | 208 | 41،5 | 160 | 150 | M 20 | 35 |
BA55 | قبل از میلاد 55 | آر | 12500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3،5 | 170 | 29 | 228 | 49،5 | 170 | 160 | M 20 | 50 |
BA60 | قبل از میلاد 60 | آر | 14 500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8،5 | 206 | 35 | 273 | 60,0 | 200 | 190 | M 24 | 91 | |
BA70 | BC70 | آر | 22 500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14,0 | 215 | 39 | 291 | 65,0 | 225 | 210 | M 24 | 115 | |
BA80 | BC80 | آر | 25000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18،5 | 224 | 39 | 302 | 65,0 | 225 | 220 | M 24 | 150 | |
BA90 | BC90 | آر | 33 500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22،5 | 236 | 55 | 314 | 70,0 | 250 | 240 | M 30 | 180 | |
BA95 | BC95 | آر | 35000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27،5 | 249 | 55 | 337 | 70,0 | 250 | 250 | M 30 | 225 | |
BA100 | BC100 | آر | 57 500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31،5 | 276 | 60 | 372 | 80,0 | 280 | 270 | M 30 | 260 |
