بلبرینگ کلاچ اسپراگ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | RSXM51 |

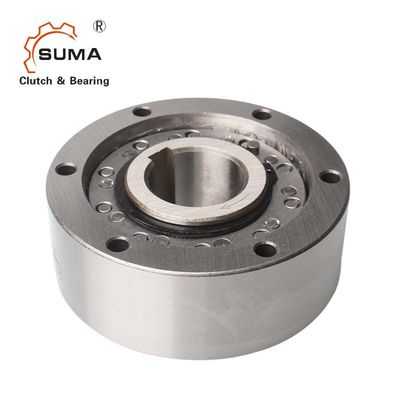

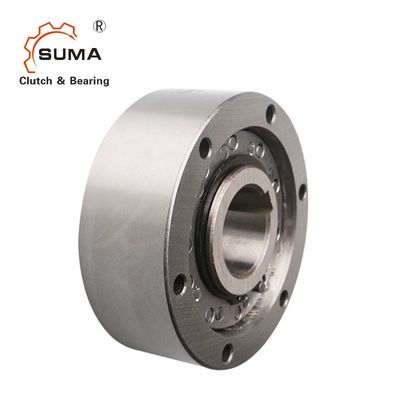

بلبرینگ کلاچ یک طرفه اسپراگ RSXM51
امکانات
سری RSXM محدوده بک استاپ کوچک تا متوسط را تکمیل می کند که با برنامه بسیار موفق RSCI آغاز شد.نوع RSXM یک چرخ آزاد از نوع اسپراگ گریز از مرکز با چرخش داخلی است.فقط مسابقه داخلی برای چرخش آزاد طراحی شده است.این یک نوع غیر خود نگهدار است. یاتاقان ها باید برای اطمینان از هم مرکز بودن نژادهای داخلی و خارجی و پشتیبانی از بارهای محوری و شعاعی، همانطور که در بالای صفحه نشان داده شده است، ارائه شوند.محدودیت تمرکز و خروج باید رعایت شود.
نوع RSXM انواع روان کننده هایی را که در حال حاضر در تجهیزات انتقال قدرت استفاده می شود را می پذیرد.نصب این چرخ های آزاد به طور مستقیم در جعبه دنده بدون روغن کاری جداگانه امکان پذیر است.یک غبار روغنی به طور کلی کافی است.روغن کاری گریس ممکن است قابل قبول باشد در صورتی که واحد بیشتر در حالت سرریز کار کند، مانند موتورهای الکترونیکی.هنگامی که به عنوان پشتی استفاده می شود، باید بررسی شود که سرعت بیش از حد از حداقل سرعت ارائه شده در جدول مشخصه کمتر نشود.
ابعاد و ظرفیت
| تایپ کنید | بی حوصله دیا. | گشتاور | سرعت بیش از حد |
|
||||||
| RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | وزن |
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |
| 31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0.75 |
| 38 | 20.25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0.95 |
| 46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1.4 |
| 51 | 30.35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1.8 |
| 56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1.8 |
| 61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1.8 |
| 66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2.7 |
| 76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
| 86 | 45.5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
| 101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
یادداشت
1) T max = 2 ×T KN »به صفحه انتخاب 10 تا 13 مراجعه کنید
2) هنگام انتقال گشتاور نباید از حداکثر سرعت انتقال گشتاور مجاز n max تجاوز کرد.
3) این حداقل سرعت بیش از حد مجاز n imin نباید تحت عملیات مداوم کاهش یابد.کاهش احتمالی این حداقل سرعت در صورت درخواست.
4) غلبه نژاد درونی.راه کلید به DIN 6885.1
5) تحمل +1 »به دستورالعمل های نصب و نگهداری مراجعه کنید
نصب
