بلبرینگ بک استاپ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AV80 |

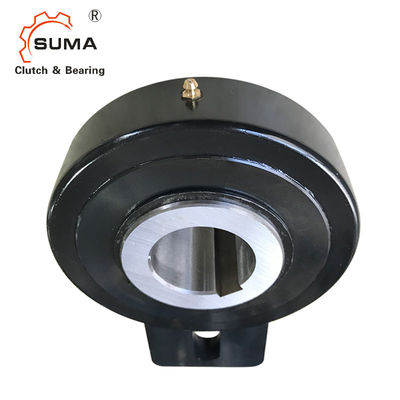

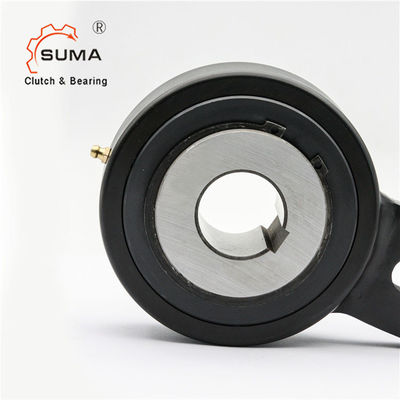

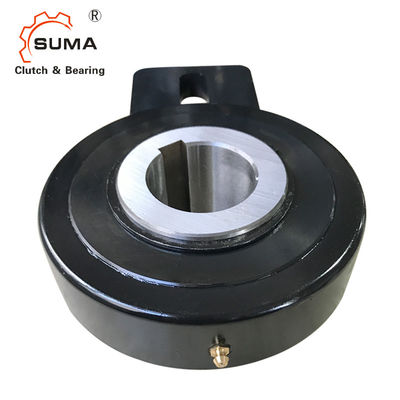

بلبرینگ کلاچ 80*190*64 میلی متری AV80 یک طرفه برای تجهیزات سیلو دانه
داده های فنی
PECI
| مشخصات | |
| مدل | AV80 |
| قطر سوراخ | 80 میلی متر |
| قطر خارجی | 190 میلی متر |
| ضخامت | 80 میلی متر |
| ظرفیت گشتاور | 2900 نیوتن متر |
| سرعت بیش از حد | 200r/min |
| وزن | 8.7 کیلوگرم |
| بسته | پکیج صنعتی |
| زمان تحویل | 7-10 روز |
| شرایط پرداخت | TT، L/C، D/P، D/A، Western Union، Paypal |
نوع AV یک چرخ آزاد از نوع غلتکی است.این خودکفا است، با یاتاقان‌های ساده برای سرعت‌های چرخشی پایین در مرکز قرار گرفته و با استفاده از مهر و موم‌های لابیرنت فلزی محافظت‌شده، مهر و موم شده است.
واحد روغن کاری شده با گریس، آماده نصب در حالت افقی یا عمودی تحویل داده می شود.در درجه اول به عنوان پشتیبان استفاده می شود، ظرفیت گشتاور برای حداقل فضای مورد نیاز بالا است.این طرح برای استفاده در محیط های سخت مناسب است.پیچ و مهره ای که به قسمت ثابتی از دستگاه متصل شده و عبور می کند از طریق شکاف در بازوی گشتاور، توقف چرخشی را فراهم می کند.
فاصله شعاعی در این پیچ باید برابر با 1-3٪ از عرض شیار باشد.
بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.طراحی غلتکی نوع AV را برای کاربردهای نمایه سازی نور ایده آل می کند.
ابعاد و ظرفیت ها
| تایپ کنید | اندازه | TKN1) | سرعت بیش از حد | وزن | گشتاور را بکشید | ||||||||||
| AV | dH7 | نیمکس | دی | D2 | L 1 | L | ب | اف | bB11 | ن | E | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
مثال نصب
