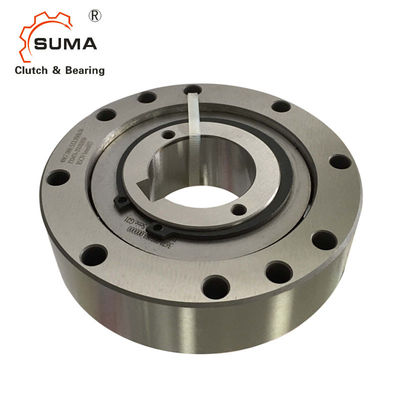

سری FON نوع اسپراگ یاتاقان پشتی آزاد یک طرفه FON72SF FON127SF
ویژگی FON Freewheel Backstop Bearing
Freewheels FON یکپارچه یک چرخ آزاد بدون پشتیبانی یاتاقان هستند.از FON چرخ های آزاد به صورت زیر استفاده می شود:
پشتیبان
کلاچ های بیش از حد
نمایه سازی چرخ های آزاد
علاوه بر نوع استاندارد، دو نوع دیگر برای افزایش عمر مفید و
دقت نمایه سازیگشتاور اسمی تا 25000 نیوتن مترسوراخ تا 155 میلی متر.بسیاری از حفره های استاندارد در دسترس هستند.
ابعاد و ظرفیتبلبرینگ FON Freewheel Backstop
اندازه چرخ آزاد | تایپ کنید |
اسمی گشتاور MN نیوتن متر |
حداکثرسرعت حلقه داخلی بیش از حداقل 1 |
حلقه بیرونی بیش از حداقل 1 |
تایپ کنید |
t اسمی اورک MN نیوتن متر |
حداکثرسرعت حلقه داخلی بیش از حداقل 1 |
حلقه بیرونی بیش از حداقل 1 |
تایپ کنید |
اسمی t orque MN نیوتن متر |
بلند کردن اسپراگ با سرعت حلقه بیرونی min-1 |
حداکثرسرعت حلقه بیرونی بیش از حداقل 1 |
درایوهای حلقه داخلی min-1 |
FON37 | SF | 220 | 2500 | 2600 | SFT | 220 | 2500 | 2600 | SFZ | 180 | 2 900 | 3 700 | 340 |
FON44 | SF | 315 | 1900 | 2 200 | SFT | 315 | 1900 | 2 200 | SFZ | 250 | 2 250 | 3000 | 320 |
FON57 | SF | 630 | 1400 | 1 750 | SFT | 630 | 1400 | 1 750 | SFZ | 630 | 2000 | 2 200 | 560 |
FON72 | SF | 1 250 | 1 120 | 1600 | SFT | 1 250 | 1 120 | 1600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
FON82 | SF | 1900 | 1 025 | 1 450 | SFT | 1900 | 1 025 | 1 450 | SFZ | 1700 | 1 450 | 1600 | 580 |
FON107 | SF | 2800 | 880 | 1 250 | SFT | 2800 | 880 | 1 250 | SFZ | 2500 | 1300 | 1 350 | 520 |
FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5000 | 1200 | 1200 | 480 |
FON 140 | SF | 10000 | 750 | 1 100 | SFT | 10000 | 750 | 1 100 | SFZ | 10000 | 950 | 1 150 | 380 |
FON 170 | SF | 16000 | 700 | 1000 | SFT | 16000 | 700 | 1000 | SFZ | 14000 | 880 | 1000 | 352 |
FON 200 | SF | 25000 | 630 | 900 | SFT | 25000 | 630 | 900 | SFZ | 20000 | 680 | 900 | 272 |
اندازه چرخ آزاد | خسته | حداکثر | آ | ب | D | اف | جی** | جی | ال | پ | تی | ز** | وزن | ||
استاندارد | |||||||||||||||
میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم | |||
FON 37 | 20 | 25* | 18،5 | 25 | 85 | 55 | م 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
FON 44 | 25 | 32* | 18،5 | 25 | 95 | 62 | م 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
FON 57 | 30 | 35 | 40 | 42* | 23،5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1،7 |
FON 72 | 45 | 55* | 29،5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11،5 | ||
FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | م 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | م 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | م 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 |
نصب
Freewheels FON یکپارچه بدون پشتیبانی یاتاقان هستند.تراز متحدالمرکز داخلی و
حلقه بیرونی باید توسط مشتری ارائه شود.خروجی مجاز (TIR) باید باشد
مشاهده شده.FON یکپارچه Freewheel از طریق مسیر بیرونی F در قسمت اتصال مشتری متمرکز شده و به آن پیچ می شود.تلورانس قطر پایلوت قطعه اتصال باید ISO h6 باشد.تلرانس شفت باید ISO h6 یا j6 باشد.
روغن کاری
در مورد نوع با بالابر sprag Z، در سرعت های بیش از سرعت بالابر sprag، هیچ
روغن کاری ویژه مورد نیاز است؛عملکرد چرخ آزاد بدون نیاز به تعمیر و نگهداری است.هنگام بهره برداری
کمتر از سرعت بالابر پاشش، باید روانکاری روغن با کیفیت روغن مشخص شده ارائه شود.
